civiling1204 發表于 2013-10-12 09:46
1mm對于這樣的小零件不算大。對這么扁的空間來說，鐵芯面積和線圈匝數是一個矛盾。增加其中一項就會致使另 ...

$ x! @! d) A' t! m$ u3 Q的確是有點難，謝謝你提供信息
: r- o% _1 ^, Q& H6 c

機械90后 發表于 2013-10-11 19:06
7 z9 b+ T6 e4 W線圈匝數試試450匝左右，電源用24v，線圈選用H級高強度漆包線

" v7 _  d* p( a! r/ |8 _這樣做電流過大，而且匝數過小磁力更加不夠
, m4 E' w8 m( q) p

成形極限 發表于 2013-10-11 17:03
基本上是這樣的，還要看你想吸在工件的哪個面。另外問下，為什么不用真空吸嘴呢？電磁的可能會一次吸多個

1 g8 |/ g1 s& r; z因為工件可吸面太小所以不能用吸嘴。
. m6 K! K7 \$ v5 R

我是誰888 發表于 2013-10-11 15:36

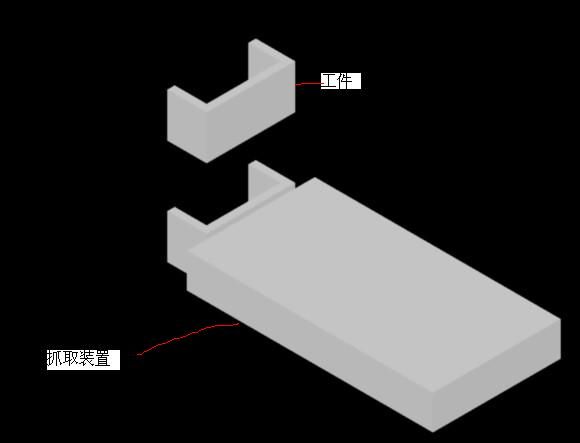

我是這樣繞的線圈

1mm對于這樣的小零件不算大。對這么扁的空間來說，鐵芯面積和線圈匝數是一個矛盾。增加其中一項就會致使另一項減小。我不是這方面的專家，但之前做過一些這方面的小設計。建議你問問北京普瑞德powerrider@yahoo.cn的李先生，電話13810071113；或者天津怡和的孫先生tjyihe@163.com，電話13032253082

線圈匝數試試450匝左右，電源用24v，線圈選用H級高強度漆包線

我是誰888 發表于 2013-10-11 12:25
! u8 k9 M+ o6 Z8 x6 ~9 w我希望電磁鐵和工件有一定間隙然后再吸過去，另外我在淘寶也只能找到圓盤式的電磁鐵，方形的也有，不過體 ...

有2mm的間隙就會嚴重影響電磁鐵的吸力，形狀無所謂，按你的要求只要薄一點就可以。8mm高有點難，用磁鐵吧，參考磁吸，了解一下它的原理，無非就是磁線回路的閉合斷開。弄懂了就可以定做自己想要的夾具。

我是誰888 發表于 2013-10-11 15:50
請問是指這樣吸力才最大是嗎？

基本上是這樣的，還要看你想吸在工件的哪個面。另外問下，為什么不用真空吸嘴呢？電磁的可能會一次吸多個

大概1mm吧，圖中沒畫線圈，我就直接在靠近吸附面的一端繞線圈。
