精通有限元的老師幫忙看看哦，，，，

查看數: 6289 | 評論數: 11 | 收藏 2
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2013-7-25 16:11

正文摘要:

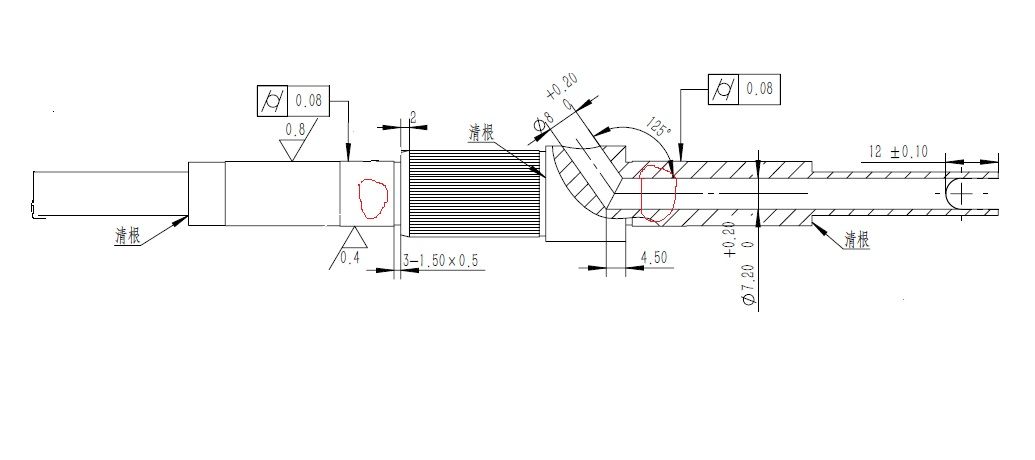

本帖最后由 機械夢想者2 于 2013-7-25 16:15 編輯 # C& B& j8 p$ E8 @, U7 j, ^! E + _6 x8 T! R' C8 n8 K1 ~這是電動車的電機軸，工況就不多說啦，中間最大扭矩為72n.m兩端固定，材料為45號鋼，調制處理后硬度為2 ...

回復

zerowing 發表于 2013-7-26 23:04:23
說實話，不上有限元你這個軸都夠嗆能通過啊。單純算算扭剪，就已經114Mpa了。算彎扭組合的話，45鋼夠嗆啊。

點評

果斷算算  發表于 2013-7-27 15:00
eddyzhang 發表于 2013-7-26 17:38:57
本帖最后由 eddyzhang 于 2013-7-27 13:14 編輯 , M- }; E! p; u8 M5 h$ k7 Y
- r( @$ l) t; {9 t
能將邊界條件告訴我嗎？
8 V5 N5 a) j9 p9 Y5 ]) ]% L% E* L1 Y+ I: N( ], L. c

點評

論壇編輯較垃圾，沒法直接粘貼截圖。  發表于 2013-7-27 13:15
兄弟能否發個簡單的圖上來看看？好有點感性認識。  發表于 2013-7-27 12:36
是的  發表于 2013-7-27 11:55
兄弟，能幫忙分析一個模型嗎？一個實心圓柱體，外徑φ50，長度100，柱面上受均勻100Mpa壓強，兩端自由，書上說內部每一點的徑向應力σr跟環向應力σθ都等于100Mpa，不知道是不是這樣。  發表于 2013-7-27 11:28
eddyzhang 發表于 2013-7-26 08:03:18
你 方便的話可以上傳到論壇來，實在不行就QQ 437277875.
機械夢想者2 發表于 2013-7-25 23:12:32
夕陽書生 發表于 2013-7-25 21:08 + m* {- z: O4 |
但是，現在的電動車的后軸就是這樣的結構。為了穿電線，必須鉆孔。2 ~; x) Y( H% E: E4 j# T% _1 Q! C

  m. t7 k/ q; ?" J曾經有人找到我，讓我加工這種軸。要 ...

+ R3 L8 U3 N0 r. t7 [) ~0 s是啊，我們現在電動車就是這結構啊，你知道一根批量生產價格多少嗎？才10元，沒辦法，采購商價格壓得很低啊，不過我們實驗用的請人家要200一根哦。  u* d" k: Z7 j1 \

點評

采購商這么黑！不過貌似這種國產電動車電機真賣不出價格，每個成品據說也就掙10塊。層層壓價，最后怎能做好產品  發表于 2013-7-29 15:49
機械夢想者2 發表于 2013-7-25 22:57:19
機械夢想者2 發表于 2013-7-25 17:26 0 W' ?( [% i% c$ \2 S6 H# O  ?9 l
有，我們做出來了，沖擊實驗過程中有些斷裂，斷裂部位在端部應力集中部位。

2 z) ~0 r) ?: E* |+ O% @有，老師，我怎么發給你呢？謝謝啊
) V9 j9 L+ U8 E1 V5 E6 B$ i
夕陽書生 發表于 2013-7-25 21:08:48
但是，現在的電動車的后軸就是這樣的結構。為了穿電線，必須鉆孔。1 Y4 u, M! ~* x9 V1 I7 k& G. r

/ L& ]5 o9 ?9 [1 p# }曾經有人找到我，讓我加工這種軸。要求材料40cr，調質，磨，最后發黑。價格只有5元多一點！我直接把他請了出去。
做快樂事 發表于 2013-7-25 17:53:17
你這樣加工，還不如搞槽好！
機械夢想者2 發表于 2013-7-25 17:29:32
逍遙處士 發表于 2013-7-25 17:08 * \& u5 L2 M5 {
沒見過這么干的。
' V! e3 R% X7 u% o) N  z實在要干，你打個對稱的，也比偏置的強。
# R! g7 s/ i- x
老師，沒辦法啊，中間孔是為了穿電機定子三相線，而現在電動車電機軸大部分采用這結構，發現有些會斷裂啊，畢竟是人命關天啊，來不得半點馬虎和僥幸。
機械夢想者2 發表于 2013-7-25 17:26:00
eddyzhang 發表于 2013-7-25 17:10
. q' o0 D  o, b* c0 L8 _有實體模型沒

1 S( \- E2 w  e9 ?* Y有，我們做出來了，沖擊實驗過程中有些斷裂，斷裂部位在端部應力集中部位。
$ d: Y' a7 B% O+ y" H

點評

我的意思是你有3D實體模型沒有，我可以幫你看看  發表于 2013-7-25 22:01
