改進方法：加大卷布棍的運轉速度就可減小布的拉力，提高布的輸送量。

李天水 發表于 2013-4-19 14:50
. G/ m- N5 {9 g: X6 h( F4 A! k  F* r+ @再仔細看了你的話其實你確實是沒有弄懂原理。這個問題是機械設計當中收放卷問題和張力控制問題。
( T' k8 g) @; Z9 g' m' ]
0 V+ K* l" Q. x" `( N4 k3 pV3=V2， ...

( }4 {4 {: [% V& T* F  可能是布和下面那個滾子打滑？     如果是打滑  你的這個方案不就不可以了。。

李天水 發表于 2013-4-19 14:50
. x7 p. w9 d  J( c4 k' }再仔細看了你的話其實你確實是沒有弄懂原理。這個問題是機械設計當中收放卷問題和張力控制問題。

- j1 Z4 M% f( S+ o8 u$ r

再仔細看了你的話

1. 圖示原理很簡單不必描述了

復制代碼

其實你確實是沒有弄懂原理。這個問題是機械設計當中收放卷問題和張力控制問題。
0 R1 U. Z, P- k8 }' }; ~0 v, D) F
V3=V2，V1 不隨R變化。速度平穩，張力恒定。

我個人覺得想辦法增加無紡布的包角會好一些

因該是往里面凹,還要密集一些

feng959688 發表于 2013-4-17 16:23
0 R. R( V5 }  d0 R( R如圖所示，在巾卷直徑變小時，送出的毛巾長度小于預定尺寸。

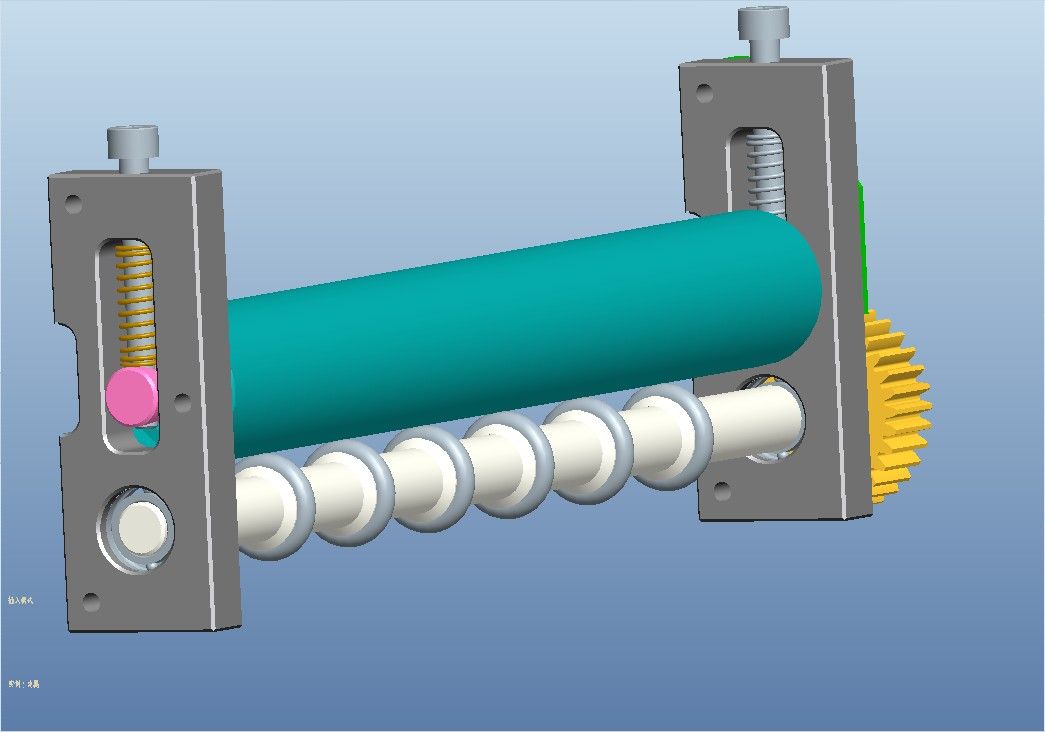

+ e& M$ E' F( y) [$ e% t0 e設計失敗于細節。對你的設計了解不是太多！比如卷大小幅寬等等很多因素。我這個圖大卷、寬幅估計效果可能不錯。反之可能挺難。只是一個原理圖。注意“傳動關系”就能達到你希望的結果。加油！
3 c+ E5 B( R3 `0 j" C, s: a& j# u

不銹鋼軸可以試著銑直紋花帶摻加一些橡膠或聚氨酯再經過磨床去掉陵刃
