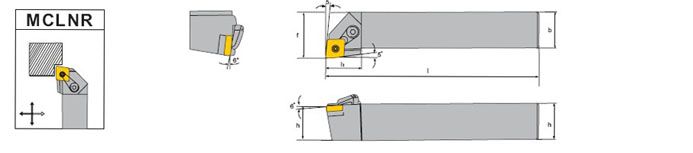

有誰知道這是怎么畫的？

查看數: 3767 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

被遺忘的等待

發布時間: 2012-11-25 20:38

正文摘要:

哪個大俠幫忙畫個清楚的出來

回復

人生就像杯茶 發表于 2013-1-8 15:49:01

ㄅｖ1p°聰 發表于 2013-1-7 14:35:03

另一款!


ㄅｖ1p°聰 發表于 2013-1-7 14:33:56

刀具圖


ㄅｖ1p°聰 發表于 2013-1-7 14:33:14

其實很多的參數可以從其它的地方去查找,這種刀桿也好畫的!第一,知道刀桿的刀柄尺寸(車刀的話一般也就知道中心高就可以了,如16*16/25*25/32*32等),每二,看你刀桿上用什么類型的刀片,這樣就好確定刀桿的刀傾角是多少了,再去查下刀具手冊上的那些輔件尺寸就很容易把刀桿畫出來了!記住,既然是機夾式的刀具,那它的肯定是有標準的備件可以讓你查參數的!包括壓塊,鎖緊銷,螺釘,杠桿,刀墊等都有參數可詢!

長江555 發表于 2012-12-4 15:27:58

不是非常確定用什么畫的，但用UG是可以畫出來的

mcdh001 發表于 2012-11-28 20:16:46

本樓已被注冊 發表于 2012-11-27 21:10:46

難道樓主要制造數控刀排了？

txej 發表于 2012-11-27 14:15:15

我也感覺是UG

sanshi85 發表于 2012-11-27 13:32:30

這3視圖貌似CAD也可以吧
