電路圖上的橢圓圈含節點是什么意思？附圖

查看數: 10448 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-10-8 21:53

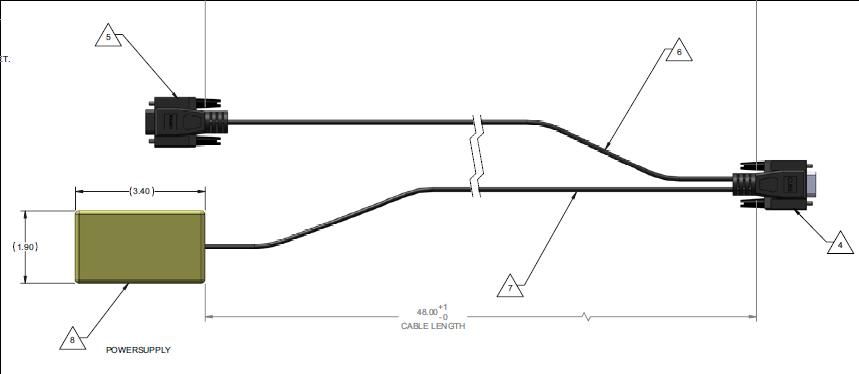

如下圖：這個節點是什么意思？謝謝各位了。( \1 s$ E* t( A9 p 備注：附件是整條數據線的圖紙。 ; O4 o& i& i9 E9 w8 f" Y 5 w2 a2 T8 w% o5 n* S

回復

spinachzwx 發表于 2022-9-19 15:20:50

感謝樓上各位的分享！

leechonghua 發表于 2012-11-3 10:20:16

應該是單端接地的屏蔽線！！！！！！！！！！

waiwai0809 發表于 2012-10-9 12:34:12

沒見過啊

我在飛 發表于 2012-10-9 10:03:51

代表數據線的屏蔽層接地位置。

w9049237 發表于 2012-10-9 09:01:17

analog ground 表為類比信號接地10號端子

w9049237 發表于 2012-10-9 08:58:03

隔離線上隔離金屬網與接地線相連,橢圓表隔離線內最外層金屬網!!

參與人數 1	威望 +5	收起理由
我在飛	+ 5	熱心助人，專業精湛!

wangceyuan 發表于 2012-10-9 08:01:18

節點是兩根導線相接。

那個橢圓圈就不知道是什么了。發表于 2012-10-9 08:01

苦菩提 發表于 2012-10-9 07:58:31

表示改點橫向豎向的兩條導線是內部接通的
