在要安裝導軌的方管上面焊接45鋼，焊接完整體銑平，在方鋼側面做一基準便與校導軌

這個結構我們也有，前面說的大部分觀點我是同意的，我個人稍微有點不同意見，平面度人工調節時無法保證的，只能盡可能加工，平行度是可以靠人工調節完成的

現在有專門的激光測量設備很方便的

如果兩邊都是平面度很好的話，你其中一塊上可以搞個高度可調整的機構。

哈哈，小弟也遇到同樣的問題，想做一機床，本人在農村，那個銑床啊，龍門啊更不用說了，手頭就只有一鋸子，一銼刀，一砂輪機，一電焊機，一電鉆，現在也是焊好了矩形架導軌什么的都有了，就是保證了共面和平行，現在想了一辦法，在矩形對角線交點固定一軸心，裝上軸成，然后焊一根足夠堅固的臂伸出來，在臂有另一端固定百分表，這樣繞著軸心轉的表頭就能保證在同一平面上了，現在百分表還沒寄到，等待中．．．．．

619341834 發表于 2012-8-31 10:47
在固定點處，焊幾塊鋼板，然后拿到銑床上一刀下來，這幾塊鋼板的平面度不就找出來了嗎。然后，打定位銷，保 ...

建議樓主按25#的辦法，另外在側面也焊接幾塊板，加工后做側面找正的基準，這樣平面，平行均可保證

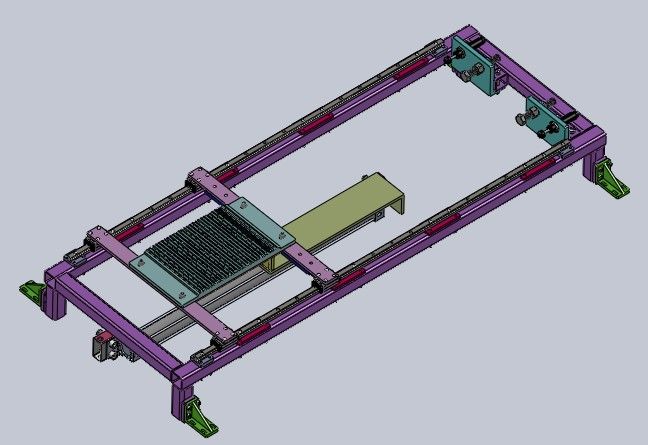

樓主看下圖，樓主所示的結構我做的很多，下面這個長度是2米，跟樓主接近我用的60*60的方通固定，我的方法都是先裝配調好之后再焊接，然后拆掉進行表面處理，一點問題都沒有，快捷可靠，供樓主參考，如果焊完之后再弄的話是很難調整的。

這個不是啥困難的事情

在固定點處，焊幾塊鋼板，然后拿到銑床上一刀下來，這幾塊鋼板的平面度不就找出來了嗎。然后，打定位銷，保證平行不就行了嗎！
