滾花標注，查過標準了，還是不懂！

查看數: 53798 | 評論數: 13 | 收藏 6

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2012-3-15 09:47

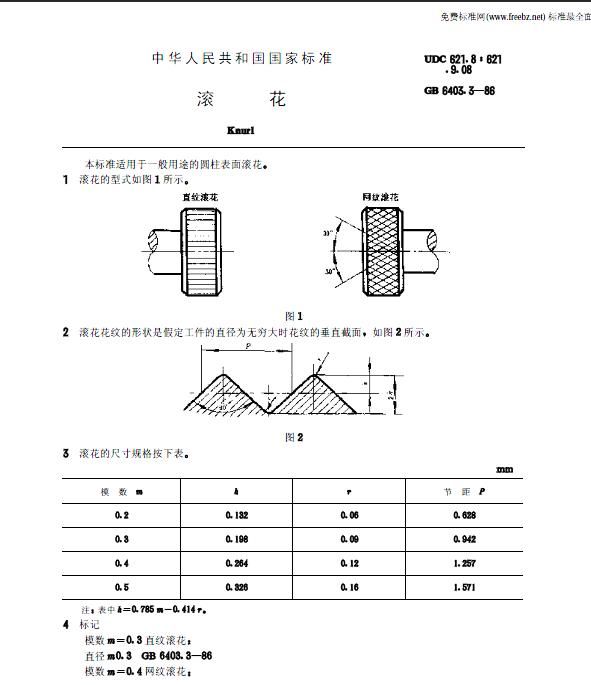

我的回轉體外徑是&16，要滾直條紋，可是那里面有好幾個模數，這怎么選啊？還有下面標記處直徑m0.3是什么意思，這點純粹外行，希望大家指點一下！ ...

回復

我本無憂 發表于 2018-12-20 22:46:48

學習了

路漫漫1 發表于 2017-12-26 15:14:11

贊

我以我血薦軒轅 發表于 2016-1-18 14:02:49

學習了！

SIT自由鳥 發表于 2016-1-16 20:56:53

想問一下，滾花怎么標注呢？

勁柳MARTIN 發表于 2015-8-26 15:05:34

這個還真沒研究過

jason6 發表于 2015-7-12 20:01:21

又跟大神學了一招，之前設計的時候，把手做滾花條紋處理，只是標注此處需滾花處理，注明深度。

漫步云顛 發表于 2015-7-11 15:52:21

潛力股。發表于 2012-3-15 09:55
直紋滾花就是在工件圓周上滾壓出小齒，工件直徑D和齒數Z有如下關系：
D=m*Z，所以滾花若要保證不亂紋，必須 ...

由D=mz得，z=D/m;就是說圓柱的直徑必須是所選m的整數倍是是嗎？如果D不是m的整數倍的話就會出現搓牙對嗎？可以這樣理解嗎？

qiaojieyun 發表于 2012-3-15 19:41:24

學習了，以前也沒標注過

zangfan 發表于 2012-3-15 15:18:29

不知道網紋滾花是這么標注的呀。

verysedate 發表于 2012-3-15 13:30:43

潛力股。發表于 2012-3-15 09:59
補充一下，根據你所給出的Φ16的直徑來看除了0.3模數 其余你都可以選就看你是要牙密點還是稀點了，也就是 ...

我就是用在調節螺絲的頭部，增大摩擦力，材料45鋼硬度HB220，我標的就是m=0.3，幸虧問問大家。
