用絲錐攻盲孔螺紋時，是不是絲錐不全部進入孔(絲錐比螺紋長)好？

查看數: 13827 | 評論數: 16 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-12-24 19:16

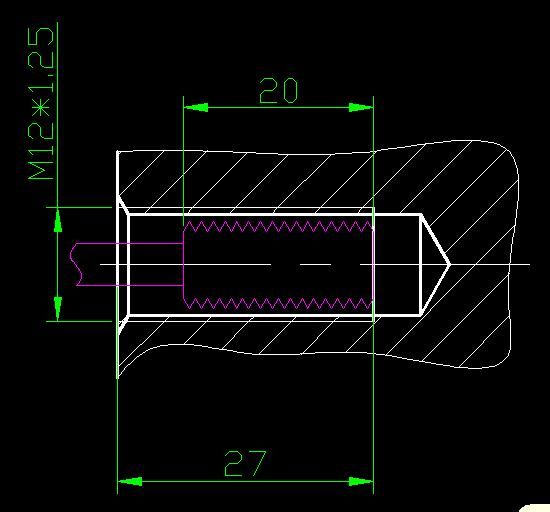

請教：用絲錐攻盲孔螺紋時，是不是絲錐不全部進入孔(絲錐比螺紋長)好？ 6 K, B- s. s$ Y/ _( j ( M* R0 D* S2 b# j, K8 J/ g% \# Y* T( x; Z8 k$ G 背景：規格為M12×1.25，深27的盲孔螺紋；使用材料為高速鋼的螺旋 ...

回復

蘭麒CZ 發表于 2014-8-3 10:54:16

我一般選的都是長的

xingzhehust 發表于 2013-10-28 22:27:05

果真是高手過招啊，精彩~想吸收這些東西還要先去打基礎啊。

wmj113 發表于 2013-5-28 21:46:18

高手過招，讓我們看客都覺得精彩，學習了，感謝兩位大俠，

蟲他男 發表于 2013-5-28 19:16:37

好多專家指導；學習了

孤子 發表于 2012-1-5 20:00:59

至于那么復雜嗎，首先看你需要使用的螺釘螺紋的長度。就可以決定你要攻絲的深度。如果不知道用的螺釘螺紋的長度。那么就根據圖紙找一個最近尺寸的螺釘上上，也可以決定你的孔深及有效螺紋深度。深得淺不得。如果孔深尺寸定了，而有效螺紋深度又有要求，那就修磨絲錐的導向部分達到要求，明白不？

耶穌愛子 發表于 2012-1-5 19:36:08

期待更多高手指點或討論……

螺紋愛好者 發表于 2011-12-28 11:06:23

耶穌愛子發表于 2011-12-28 08:46
- d6 l( S. U7 J: L1.圖為簡圖，前面有5mm空刀沒畫，實際有效深度為22-23，螺紋外徑為12，深度約等于2D。
9 A, e% v1 d5 _) ]) A. C, b2.HRC20-30的40Cr ...

1、實際上螺紋有效長度＞2D均可認為深孔螺紋。2、20-30HRC硬度的40Cr確實不算難加工材料。個人認為影響不大。

參與人數 1	威望 +1	收起理由
耶穌愛子	+ 1

耶穌愛子 發表于 2011-12-28 09:16:52

laoliu4471 發表于 2011-12-24 21:10 G" L$ r( y( e* {8 Y" V
根據受力分析，螺紋受力狀況下，只有7個左右的螺口承受應力，其余的已經沒用了。——僅供參考！

就是說于M12*1.25的內螺紋，絲錐校準部分的長度為16或25，其切削抗力基本一樣？

耶穌愛子 發表于 2011-12-28 08:46:45

螺紋愛好者發表于 2011-12-28 08:17
( L2 q2 I6 j' {# }1 b4 w- O1、從圖紙來看，M12螺紋有效深度為27，可視為標準的深孔攻絲。
( s7 L# ^% v+ V5 S5 Z9 N# T2、M12轉速320rpm線速度約為12m/min，屬于 ...

1.圖為簡圖，前面有5mm空刀沒畫，實際有效深度為22-23，螺紋外徑為12，深度約等于2D。
2.HRC20-30的40Cr應該不算難加工材料，校準部分加長些(準備將切削部分和校準部分的總長度由20改為29【按國標】)對摩擦力能有多大影響？
