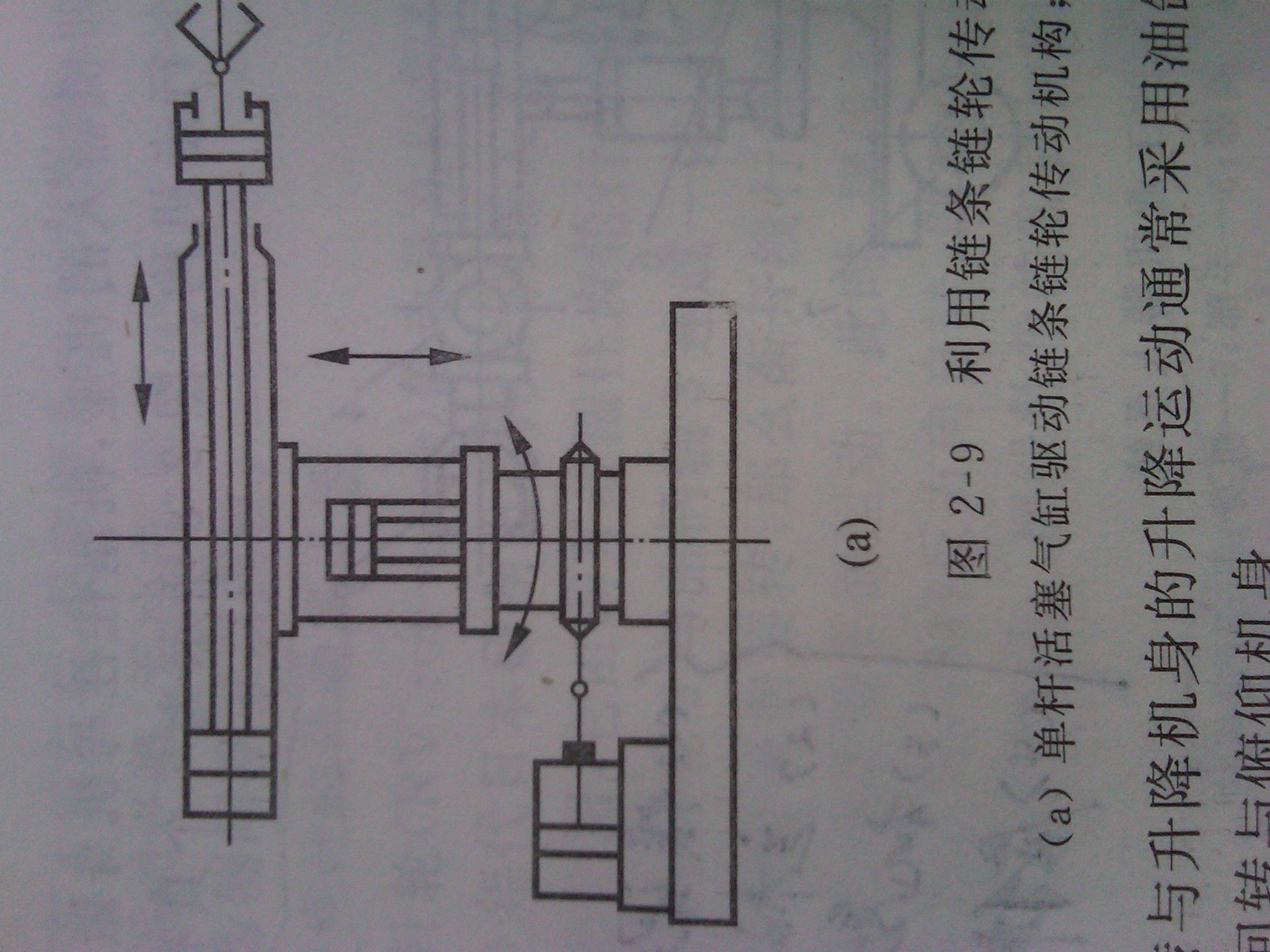

圖1中，升降、旋轉的動作是由油缸來處理，氣缸帶鏈條就做一個往返動作。圖2就只表示圖1的后半段而已。往返動作不要糾結氣缸帶鏈條還是齒輪了。你老師是不想答你，太簡單的題也問

謝謝樓主分享

學習

劍來客 發表于 2011-10-31 22:39
有圖嗎，本人所學知識有限，想弄明白一些。呵呵

劍來客 發表于 2011-10-31 22:41
好像是這樣的，說的我想通了，謝謝了

通啥啊？圖片上明明寫的是鏈輪 鏈條  不是 齒輪 齒條

而且 用齒條的話 怎么會有 鉸鏈？

tigerguo1975 發表于 2011-10-31 12:53
氣缸活塞往復直線運動，活塞帶齒條，齒條連齒輪。
現在的老師啊。

好像是這樣的，說的我想通了，謝謝了

wayyhlp 發表于 2011-10-31 14:37
鏈條一頭是氣缸，一頭是彈簧？氣缸收回，拉長彈簧，氣缸伸出，彈簧收回。

有圖嗎，本人所學知識有限，想弄明白一些。呵呵

wayyhlp 發表于 2011-10-31 19:57
或者是兩個氣缸

只有一個汽缸。{:soso__5910376038016625924_1:}

或者是兩個氣缸

鏈條一頭是氣缸，一頭是彈簧？氣缸收回，拉長彈簧，氣缸伸出，彈簧收回。
