大孔需比螺栓頭的直徑大一點，小孔需比螺栓的直徑大一點就行

見習生小王 發表于 2011-9-21 16:58
以8毫米螺栓所用孔的尺寸為例，大孔直徑取16.5毫米，8毫米的平墊圈可以通過，小孔取8.5毫米，8毫米螺栓可 ...

感謝分享😘😚😗😙

tigerguo1975 發表于 2011-9-24 12:21

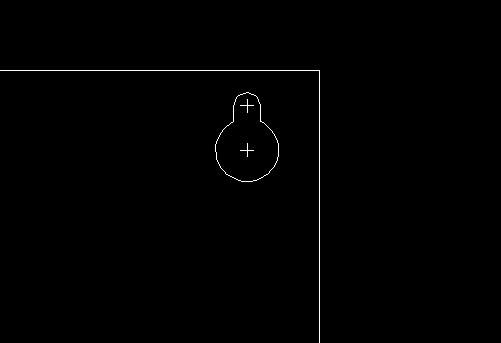

這個也可以叫葫蘆孔吧。
畫的時候，按照用途，螺釘頭部大徑等，即可繪制。
想要偷懶，翻MISUMI的資料直接 ...

這位仁兄和我一樣懶，有標準的照抄就可以了，如果你不是標準用法就具體情況具體分析咯。

這個也可以叫葫蘆孔吧。
畫的時候，按照用途，螺釘頭部大徑等，即可繪制。
想要偷懶，翻MISUMI的資料直接抄即可。

不清楚，還沒碰倒，求教導。

東北制造 發表于 2011-9-21 12:50
的確沒搜索到相關的標準或規范，
按照使用功能的要求，一般確定其尺寸的原則是：小孔直徑略大于螺桿直徑 ...

以8毫米螺栓所用孔的尺寸為例，大孔直徑取16.5毫米，8毫米的平墊圈可以通過，小孔取8.5毫米，8毫米螺栓可以通過。二孔中心距取13毫米。
你可以按此尺寸試畫一下。看看像不像。

看自己的選用的是那種鏍絲而去做確定啊

很多液晶顯示器背面的固定螺絲孔都是這種字母孔吧！不都是以實際螺絲來設計的么。
