請問這個繼電器的具體含義及接線方法

查看數: 3767 | 評論數: 6 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-8-23 15:55

請問這個繼電器的具體含義及接線方法

回復

一鳴驚人872 發表于 2011-8-28 21:56:09

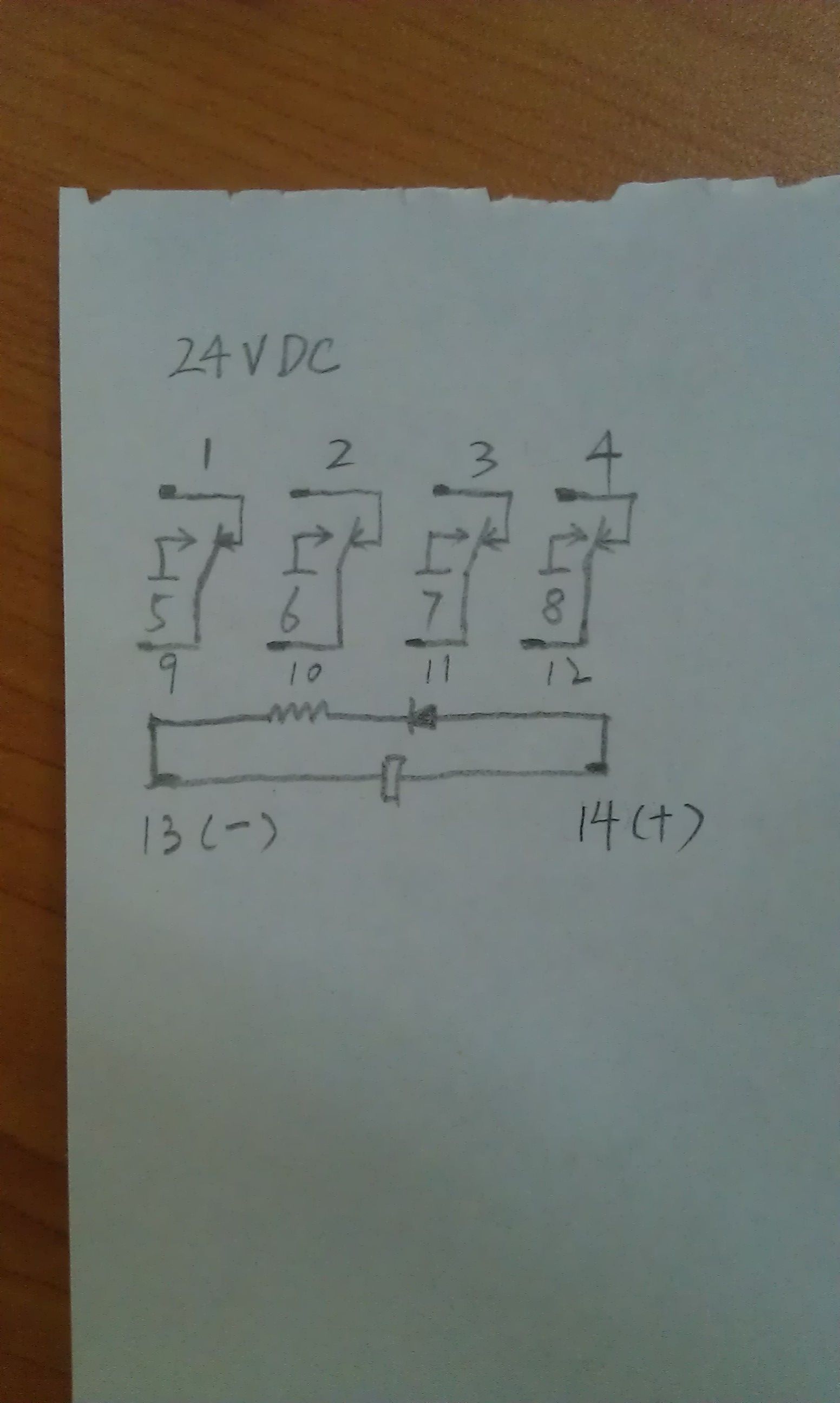

這是一個24V直流繼電器，因串有二極管，14腳必須接正極，13腳負極，否則線圈無法通過電流而無法吸合，9.10.11.12為觸點中點，1.2.3.4為常閉觸點，即斷電時分別和9.10.11.12接通，5.6.7.8為常開觸點
.

零度開始 發表于 2011-8-24 14:13:49

最常見的小型繼電器，H54P.24V直流供電，4組觸點。

happqiwei 發表于 2011-8-24 12:28:32

這里的“技術”討論很熱烈啊，呵呵。這也算作問題。

fov1017 發表于 2011-8-24 11:54:32

今天我也看見這個了，一開始還不明白，看了樓下大哥的恢復有點明白了呵呵

北京機床維修 發表于 2011-8-23 19:57:36

這就是24V直流繼電器嘛，13、14腳是線圈，其它的是觸點。四聯的

百合臨風 發表于 2011-8-23 16:05:20

這是一個四聯的繼電器吧
