一個氣缸怎么樣實現上下運動和水平方向的夾緊動作

查看數: 45516 | 評論數: 92 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-8-10 21:40

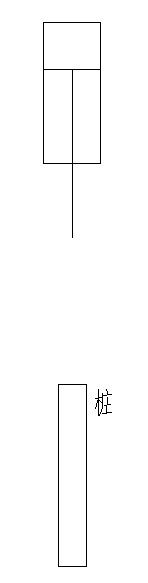

本帖最后由 1caijinjie1 于 2011-8-10 21:41 編輯氣缸豎直安裝在機器上，氣缸下端要設計一個夾緊機構，能在氣缸導桿向下運動時夾住樁。 &n ...

回復

揚123 發表于 2025-1-22 18:16:54

氣缸加凸輪結構應該能實現。一個氣缸就能實現

管理團隊 發表于 2025-1-8 15:30:28

公眾號留言選取

只有快樂 發表于 2017-5-17 22:31:10

用連桿機構啊，氣缸的上下運動是夾具的張緊打開

suiweixp 發表于 2017-5-17 16:44:02

三葉草LZM 發表于 2017-5-17 16:05
我這兒剛好有一個這個機構，截圖上傳不了

86567807@qq.com，麻煩截個我看看，謝謝

choyue 發表于 2017-5-17 16:25:50

剛好做的設備上有個類似的結構，不知道可不可以實現你的要求。
紅色的為導柱，藍色板和黃色板之間加彈簧復位。當上面黃色板下壓碰到阻力，兩側就同時夾緊。



三葉草LZM 發表于 2017-5-17 16:05:12

我這兒剛好有一個這個機構，截圖上傳不了

suiweixp 發表于 2017-5-17 15:11:39

能用純機械結構實現嗎，看見一德國玩意兒，自重下壓松開，再自重下壓，上抬夾緊。

5ego 發表于 2015-9-16 23:26:15

515156163 發表于 2014-1-24 13:06
OK拉自己去研究吧，不過這個是兩個氣缸，其實一個氣缸放在中間也是一樣的，我放在兩側是為了避開位置

這是夾什么的，兩邊的彈簧沒看明白啥用

滿塵青衫染雪 發表于 2015-8-18 22:45:52

605785594 發表于 2011-8-11 08:47
先下降，是下降的什么情況再夾緊，向下和移動的目的是啥？不是從木樁上面夾緊后，再水平夾緊吧，有許多問題 ...

向下是為了把夾緊裝置移動到位嗎
