編碼器計算題求解

查看數: 3432 | 評論數: 4 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-6-15 12:33

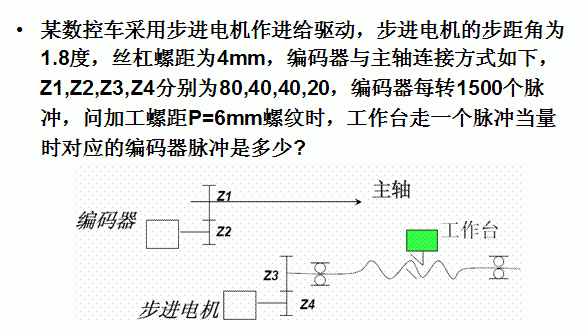

1 f$ [6 E n4 }9 U6 V% `1 W: A[size=133%]•某數控車采用步進電機作進給驅動，步進電機的步距角為1.8度，絲杠螺距為4mm，編碼器與主軸連接方式如下，Z1,Z2,Z3,Z4分別為80,40,40,20，編碼器每轉150 ...

回復

tyx2000 發表于 2011-6-19 22:49:00

步進電機接收1個脈沖，轉動1個步距角1.8°，那么絲杠就因該轉動1.8°*（20/40）=0.9°；由于工件的P1=6，絲杠的P2=4，那么工件（主軸）就要轉0.9°*（4/6）=0.6°，編碼器就要轉0.6°*（80/40）=1.2°，所以對應的編碼器脈沖是（1.2°/360°）*1500=5個

ltcjmm 發表于 2011-6-19 11:21:16

二天了還沒行家解答，希望我的答案是對的

ltcjmm 發表于 2011-6-17 09:33:09

本帖最后由 ltcjmm 于 2011-6-17 09:39 編輯

5個，前提是步進驅動不細分，我不是專業的，錯了別怪我，如果對了，下面的行家給我加點威望鼓勵一下

lonjing12345 發表于 2011-6-16 14:03:37

新問題值得研究一下，有點難度
