哪位大俠能做這一電工題！

查看數: 6124 | 評論數: 15 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-6-8 22:30

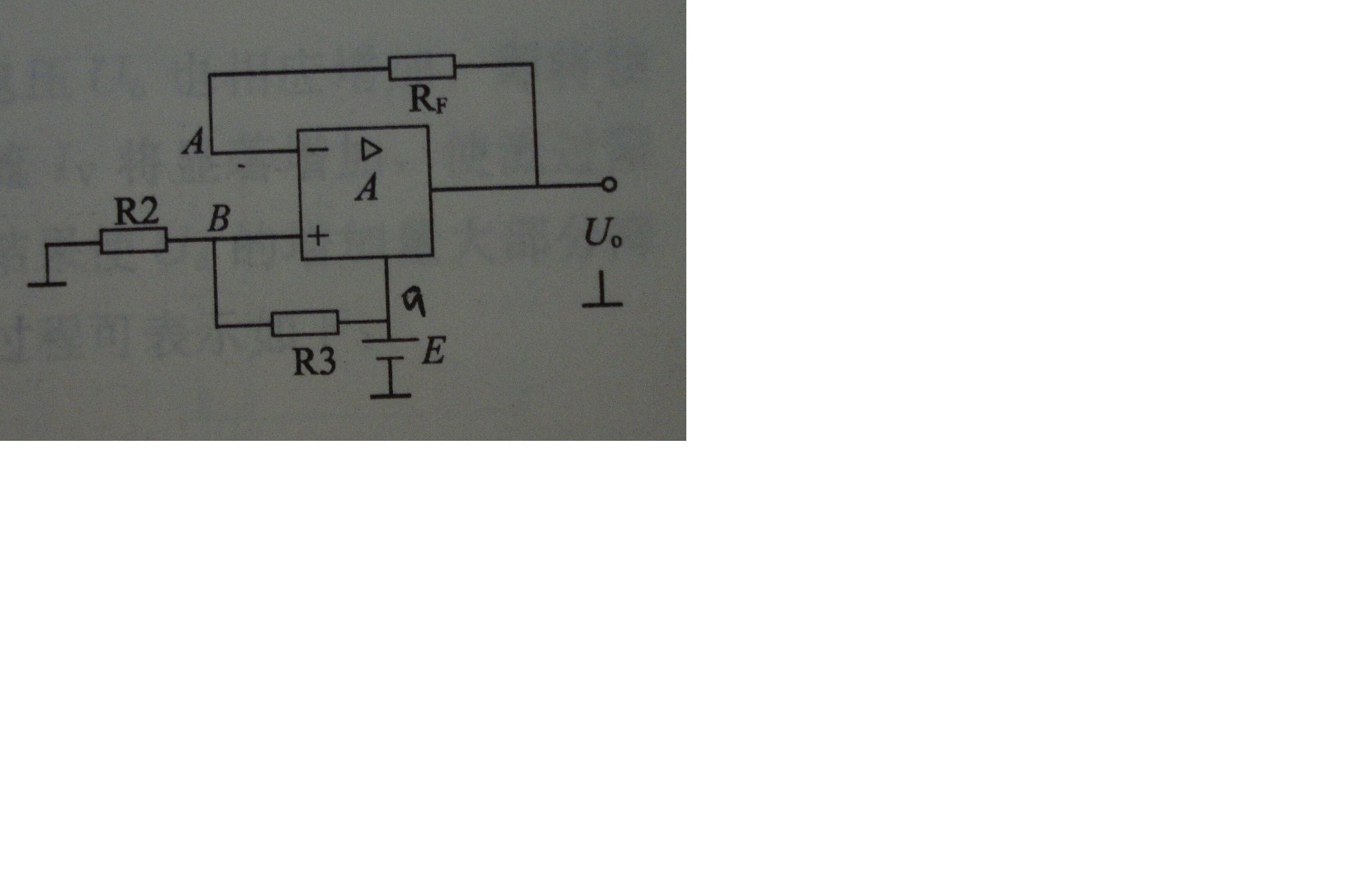

哪位大俠能做這一電工題！過程詳細點最好，實在不會了 * o0 K. [. n8 F, N4 mE=9伏,Rf=3.3千歐，R2=5千歐，R3=10千歐，求U0？ " }( C2 n" t# k [+ B* O( v9 H/ O5 y: ? x1 s ...

回復

SMOWO 發表于 2011-7-13 09:54:10

ltcjmm 發表于 2011-6-22 09:42 , Q% r+ g1 Z- N5 \8 K5 `
R2/(R2+R3)*E,結果是3Ｖ，原因是深度負反饋，成為電壓跟隨器

這位大俠已經回答的很精辟了。怎么不仔細看看？
根據虛斷的概念，A的正輸入端電壓為：9V* 5K/(5K+10K)= 3V, 就是個分壓電路；負反饋接的電阻可以短路，總之就是電壓跟隨器，那么輸出電壓就是輸入電壓3V了

yangshuocn 發表于 2011-7-12 18:37:36

以前學過，現在確實不知從何算起，

hobbylinux 發表于 2011-7-12 12:31:05

正反相電壓相同！r2與r3對e進行分壓！正相的電壓為E*r2/（r2+R3）=3V,
Rf=3.3,u0=I*Rf+3V,u0=3,i接近0

lax563177 發表于 2011-7-2 15:15:38

是一個負反饋電路加偏置電壓

lax 發表于 2011-6-27 15:11:37

這明顯是一個負反饋電路，但是標準的負反饋電路+的輸入端為0V.它的算法是u0=Rf/[E/(R2+R3)XR2]. 不是電壓跟隨器，如果是R2。R3就不要

lishuguang_1982 發表于 2011-6-27 13:00:33

知識還是不到位啊，完全忘記了。

靈動空間 發表于 2011-6-24 20:04:34

是3V ，電壓跟隨器吧

海秋 發表于 2011-6-24 17:22:12

這是模電里的練習題
前一段時間還看過呢！

sutianfan 發表于 2011-6-23 20:20:07

做不來了，忘都忘完了。

ltcjmm 發表于 2011-6-22 09:42:05

R2/(R2+R3)*E,結果是3Ｖ，原因是深度負反饋，成為電壓跟隨器
