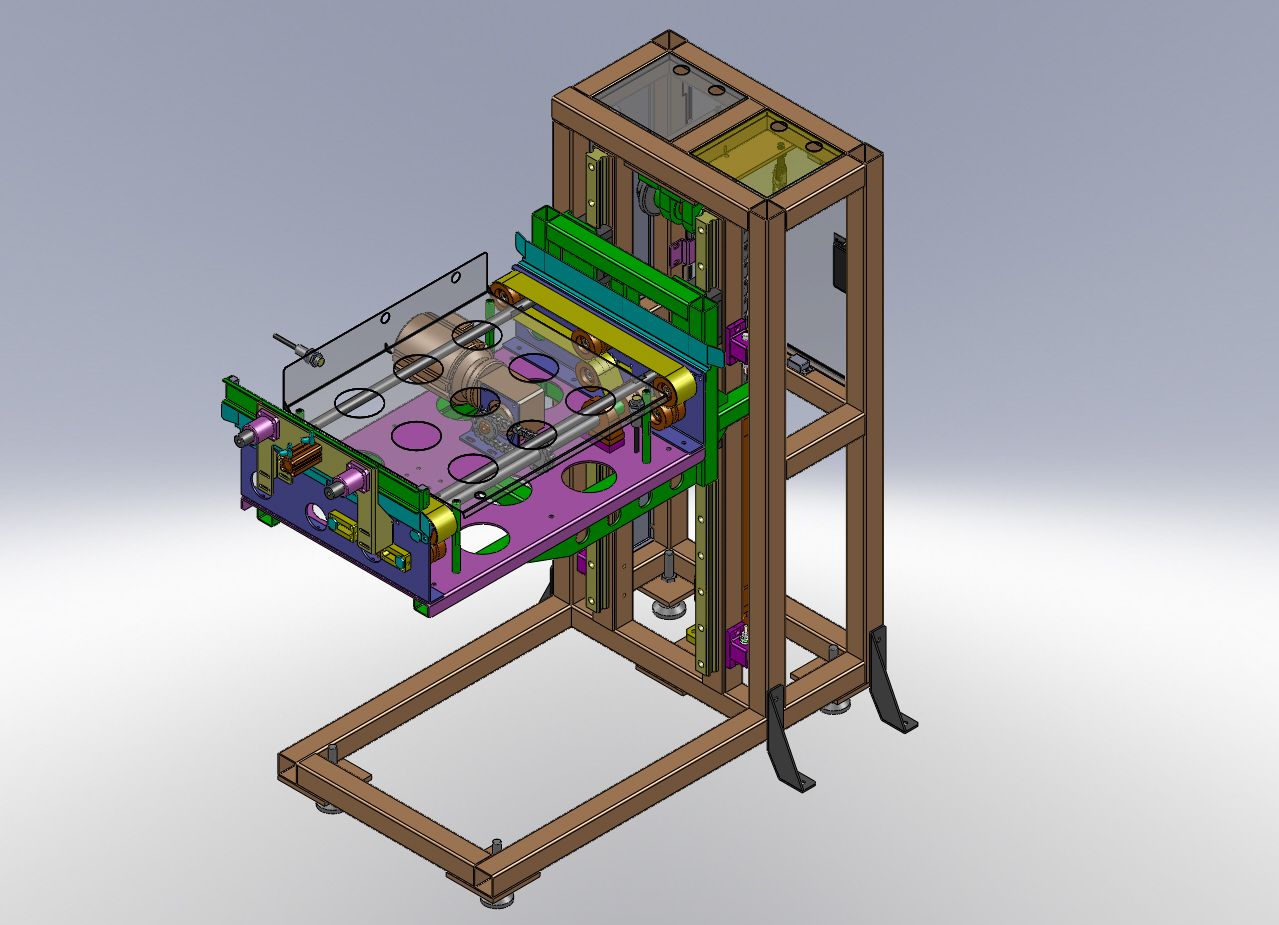

實現升降運輸，軌道對接，個人覺得需要鎖緊定位，簡單的升降機對于工件來說還需要做一個簡單的逆止器。以上這些不知道氣動能否達到精度要求，一般都是做機械限位，傳感器定位。圖上機架后側位置灰色的不知是否是傳感器，或者是感應開關之類的。

一片落葉 發表于 2011-6-9 17:36
提升裝置就看出是直線滑軌在做導向，動力部分看不出來！

動力應該是空心電機驅動鏈輪做上下運動。我以前做過氣缸氣動的。

很不錯，看不明白是用在那里

沒有上下的動力 裝置

第2幅圖應該是夾緊的裝置，但擋塊為什么在兩側呢，那是膠塊還是什么

coolboy.gu 發表于 2011-6-9 23:21
回復 fmdd 的帖子

你看的體仔細的。

挖下墳！

配平不管，電機，導軌絕對有問題。導軌可以省一根。

4個緩沖太浪費了，可直接在氣缸上緩沖。

2根橫向細光軸不知道有什么用？

平推機構還要加兩個導柱，浪費。可以利用2根細光軸。

負載10kg，機構就有60kg，顯然這個效率太低了。

歡迎交流討論！

第一個圖提升怎么實現的看不出來？滑軌導向是否用導向輪好點？

很不錯，看不明白是用在什么上的！

傳送皮帶沒加導條不知道會不會跑偏?
