如何使兩軸轉向相反？

查看數: 30373 | 評論數: 69 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2011-4-4 21:15

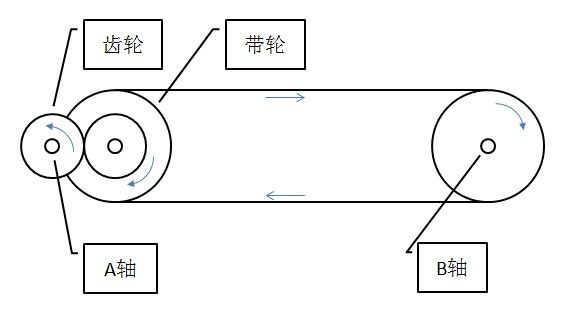

本帖最后由 adenpw 于 2011-4-4 22:31 編輯平行的兩軸，如何用最簡單的機構使之轉向相反呢？（不能直接用齒輪，因為兩軸距離比較遠大概1m左右）下圖是一種方法，目的是要使A軸和B軸反轉，但是比較復雜了：通過 ...

回復

邊66 發表于 2018-11-30 15:20:56

666

gujie 發表于 2018-8-9 14:41:26

圍觀

天涯思君 發表于 2018-8-9 10:26:37

adenpw 發表于 2011-4-4 22:01
我在網上找到了一種答案，交叉帶傳動。
是不是因為交叉傳動中部會有摩擦所以只能用平帶？

平帶也不能交叉的，一般交叉用的是摩擦帶，圓形截面那種，平帶的話用法與雙面同步帶相同，與之反轉的軸要使用皮帶的另一面來繞就可以

感動2013 發表于 2013-4-4 07:16:04

反向平行四邊形機構也可實現兩軸轉向相反

楊鋮皓 發表于 2013-4-3 22:48:51

學習

pzlangji 發表于 2013-4-3 16:42:34

如果要精確控制，我個人覺得齒輪齒條比較好，距離遠不是問題，可以在兩根軸上安裝齒輪，用齒條來過渡兩軸之間的距離。就可以實現你所要求的運動了。

上海工作＿2012 發表于 2013-4-3 16:25:18

未完不續發表于 2011-4-4 22:49
用雙面同步帶也可以實現兩軸轉向相反，不過要加兩個輔助輪。

這個可以有

coolboy.gu 發表于 2013-4-3 15:47:30

我這里有個簡單的，呵呵。這個應該很簡單了吧。大家看看


江蘇阿虎wyh 發表于 2013-3-30 08:39:55

這些方法真是好啊！謝謝分享！
