電氣系統圖繪制標準？

查看數: 5938 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2010-12-14 15:53

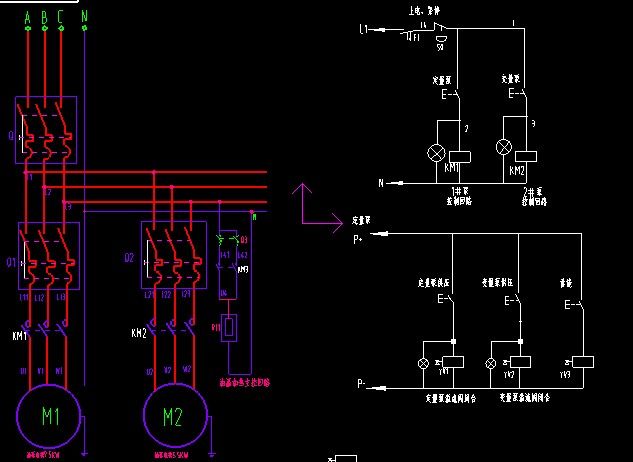

下面是液壓實驗臺的電氣系統圖，在圖中接線有一些字母和數字來，一般來講ABC表示外部供電，阿拉伯數字123等表示元件之間的連接，是不是這樣？想知道一個統一的格式要求，知道的請簡潔明了的說一下，謝謝！ ( \8 S/ ...

回復

風的方向 發表于 2011-3-21 21:51:45

再發幾張這樣的圖紙，學習一下下

過一段等我弄好了，發個比較全的... 發表于 2011-3-22 09:28

huahua22 發表于 2011-1-9 10:34:16

石開發表于 2011-1-8 22:54 - @/ M) Y% y- z" N' `3 l
我覺得幾幅圖畫的好像不規范呢，跟偶學到的咱不一樣呢。。。

哪個不一樣吶？呵呵，除了最后一個，其他的都是公司的圖紙！

石開 發表于 2011-1-9 09:54:21

我覺得幾幅圖畫的好像不規范呢，跟偶學到的咱不一樣呢。。。

wave.wang 發表于 2011-1-5 18:40:37

了解電氣圖紙是這樣的啊

huahua22 發表于 2011-1-5 18:34:14

wave.wang 發表于 2011-1-5 07:30 2 d- L' I+ j4 W
了解

了解的話就討論下唄！O(∩_∩)O~

wave.wang 發表于 2011-1-5 18:30:46

了解

huahua22 發表于 2010-12-16 15:18:02

zgg118 發表于 2010-12-16 01:10
/ j% z% T' {6 h/ r" \謝謝了，對于我這樣的初學者真是好東西啊

呵呵，誰知道電氣系統接線端子排繪制的格式要求的，可以討論一下啊！謝謝啦

zgg118 發表于 2010-12-16 12:10:37

謝謝了，對于我這樣的初學者真是好東西啊
