電機帶鉆頭問題---請教

查看數: 8099 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2010-9-10 20:24

有這樣一個設計要求，一個5W 小電要去帶一個1.5mm的鉆頭, 電機是高速電機轉速在2500轉左右，有一定的可調速量。而且要鉆頭不能抖動，電機該怎么與鉆頭傳動？如果可以的話最好是一個電機能帶二個鉆頭，方向不 ...

回復

魏橋 發表于 2010-10-23 20:47:52

多軸器啊速技能的東西性能好、質量可靠，就是價格高。

mixin0756 發表于 2010-9-11 23:56:26

回復 17# 東北制造
兩個解決辦法：
1、增加過渡輪
2、增加電機

東北制造 發表于 2010-9-11 22:11:38

回復 15# mixin0756

這四輪是在分開最大距離的情況，
也就是這四個鉆頭輪是可以相互集中調整的。
如果四個輪相互距離近些，
那么皮帶與輪的接觸面積還是會增大的，。

tfbljck 發表于 2010-9-11 21:43:38

想要平穩傳動
還得齒輪

mixin0756 發表于 2010-9-11 21:38:56

回復 13# 東北制造

按圖圓皮帶帶動四個鉆頭輪不行，皮帶與皮帶輪接觸面太小受力后會打滑，應該增加皮帶輪與皮帶的接觸長度增大摩擦力。

tfbljck 發表于 2010-9-11 21:17:49

沒見過這么傳動的。
新手不敢瞎說，不過就那點接觸面積。
感覺載荷就得打滑。

東北制造 發表于 2010-9-11 19:09:53

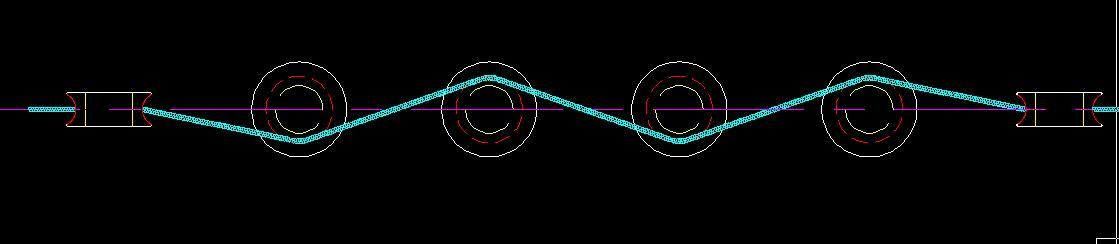

圓皮帶
這個圖是俯視圖。
先橫向經過四個鉆頭輪，
然后經過兩邊的導向輪向上，
在四個鉆頭輪上方與導向輪同Z軸有電機皮帶輪。
我不知這種設計可有人用過嗎？穩定嗎？有什么優缺點？

mixin0756 發表于 2010-9-11 18:55:24

你用什么皮帶？？？？？？？？？？？
