學習一下

磁芯來料方式是怎么樣的

tigerguo1975 發表于 2010-8-11 08:50
樓主已有方案但沒貼出來。我就胡亂猜猜吧。

東西比較小。10個工位同動都不會占用太大空間。但考慮到成本 ...

磁芯自由散放上料會吸到一塊的，我估計得一個個的送料

樓主已有方案但沒貼出來。我就胡亂猜猜吧。

東西比較小。10個工位同動都不會占用太大空間。但考慮到成本，應該不需要這么多工位。
樓主談到了費用，或者說設計成本制造成本；使用時的人工成本。

人工上料。4工位或更多。可以做成旋轉式。外面是塑料骨架，那么下料不用考慮太多?；老铝匣究尚?。
裝配細節，自然是仿照螺絲批的了。

要是振盤不會振破磁芯，可以選擇全自動上下料。

胡亂說說。見笑。

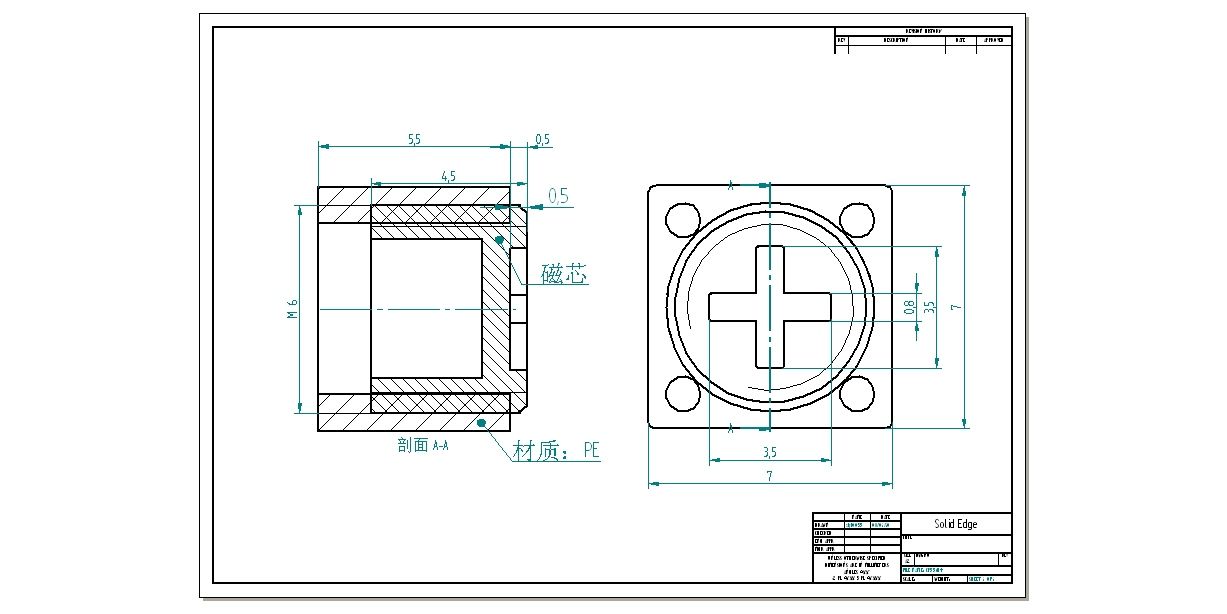

磁芯和塑膠骨架之間是螺紋連接,但有兩點至關重要:

1.磁芯易碎

2.磁芯的十字槽不在內孔里

節拍是2S/件，閥心和閥體是螺紋連接嗎？如果是就可以參照氣批或電批的原理完成一個初始定位，一個移動+旋轉 ...
a1979919 發表于 2010-8-1 12:53

節拍是2S/件，閥心和閥體是螺紋連接嗎？如果是就可以參照氣批或電批的原理完成一個初始定位，一個移動+旋轉的動作就可以實現。通過調節轉速，移動速度，來控制扭力和初壓力。這個節拍估計要做成多件同時組裝。綜合夾具，聯合運動。

好高的產能啊
能貼幾張貴司的設備圖嗎/

人工效率1200件/小時。

螺紋裝配能那么快？磁芯前的十字槽間隙不知何意？我以前用塑料骨架，間隙配合，膠水固定。
