如此安裝滑軌與滑塊是否合理？

查看數: 11757 | 評論數: 23 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2010-7-24 14:55

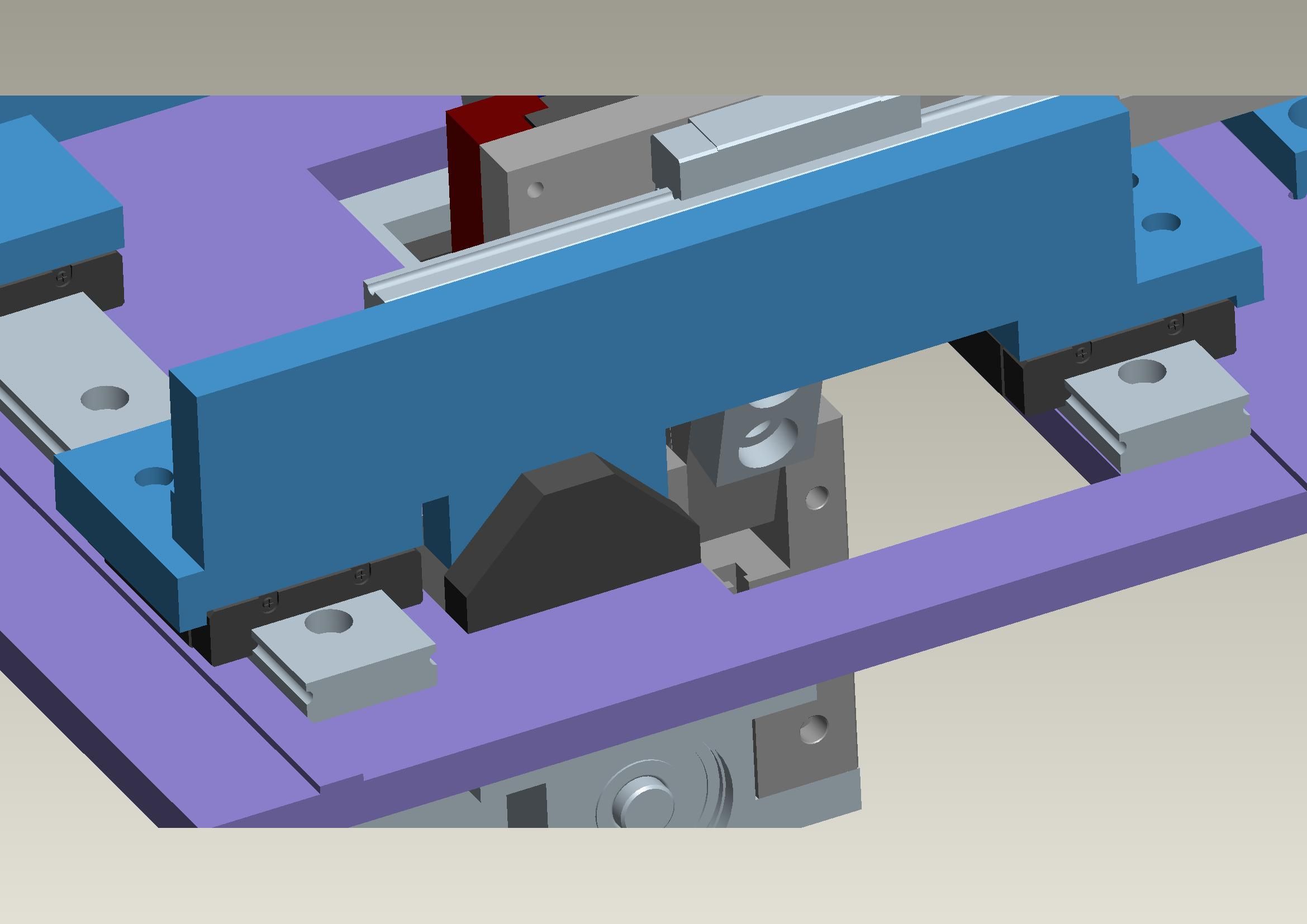

如此安裝滑軌與滑塊是否合理？

回復

wxz063 發表于 2019-7-17 10:23:38

THK裝配方式，見B1-91,93



wujiecool 發表于 2011-5-26 20:33:50

設計本身沒什么大的問題，就是細節部分還需注意，只要一條導軌的滑塊定位即可，另一條導軌滑塊只起支撐輔助作用！

wbzhn34 發表于 2011-5-26 20:18:38

hehhe 學習一下
！！！

zhongshenzhi 發表于 2011-5-26 20:14:14

這個可以啊，沒有什么問題

zn0418 發表于 2011-5-26 12:03:05

導軌必須在凸臺另一邊加緊固，否則根本靠不緊。

lh412243059 發表于 2011-5-24 20:24:03

學習了，呵呵，人多力量大啊

Z-XINJING 發表于 2010-7-29 13:33:23

可以這樣安裝，只是要加一些輔助裝置，就如樓上所說的上銀樣本所示。

風刃 發表于 2010-7-26 22:26:20

上銀樣本上截圖的。當然要添加輔助件。


tigerguo1975 發表于 2010-7-26 20:09:43

螺釘頂緊，可以上圖看看嗎。謝謝！
