發布時間: 2010-7-2 10:47

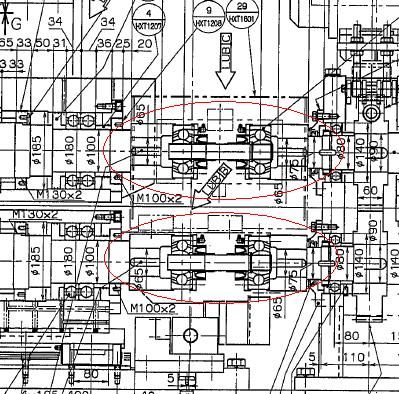

正文摘要:我用紅圈圈出來了，看它們的樣子象是彈性聯軸器。 想不明白的是，設備中上面的那個可以上下活動，下面的那個可以左右活動。按理說應該使用不同的彈性聯軸器。 而圖紙中，兩個聯軸器貌似一樣，按理說不應該一樣才 ... |
|
看圖紙和大神的描述應該是球籠萬向聯軸器！ |
| 對 |
| 學習了............................................. |
| 球籠萬向聯軸器，中間軸是由花鍵套和花鍵軸組成，長度可以變化，兩端同軸度要求不高 |
| 球籠萬向聯軸器球籠萬向聯軸器 |
| 球籠萬向聯軸器 |
| 看結構不是彈性聯軸器，應該是有很小范圍自調心功能的聯軸器 |
| 貫穿式球籠聯軸器，角度不大可以用鼓形齒式，角度大用球籠，要求不高可以用貫穿式十字萬向聯軸器。 |
| 是聯軸器，WSC型萬向聯軸器 |
