用液壓沖模就可以了量不是特別大的話

哪位朋友能介紹一位懂得設計和制作滾壓機的師傅嗎，如果行，請加Q：619365200或電話：13420087698曾生，謝謝！

見過圖2式的產品,人家是用模具卷邊和彎曲來的,不過,你說的半徑2米,夠大了

[img]http://bbs.cmiw.cn/[img][http://bbs.cmiw.cn/attachment.ph ... FQStHdWVIOFk%3D/img][/img]

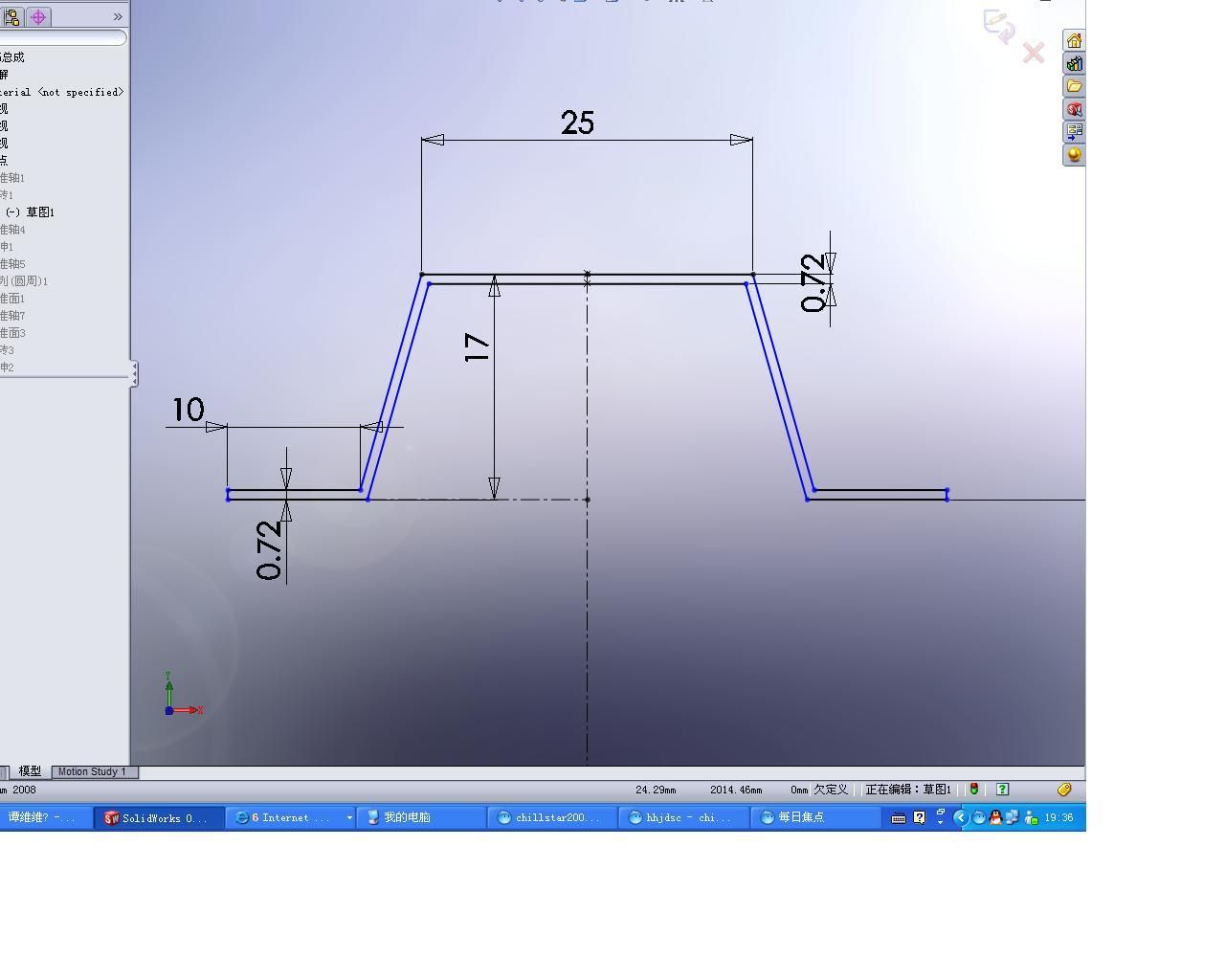

這就是已經折好的件, 0.7厚的不銹鋼, 折邊精度一般, 一致性也不良
chillstar 發表于 2010-4-29 22:08

   [img][http://bbs.cmiw.cn/attachment.ph ... FQStHdWVIOFk%3D/img] 我現在就要圖中這東西，直的，長度不限不知哪里可以搞？？？？？？？？？我連云港的。[img]http://bbs.cmiw.cn/[img][http://bbs.cmiw.cn/attachment.ph ... FQStHdWVIOFk%3D/img][/img]

曾經貼出過一個帖子“機械設計實例：銅包鋁設備全套圖紙之四焊接機”http://bbs.cmiw.cn/viewthread.php?tid=141317&highlight=
其實就是一臺滾壓加復合焊接設備，中間有門架的全套圖紙。

4樓的圖片，的確好像是蒙古包，有趣

26樓的示意圖樓主理解有誤。
凡材料彎曲，從縱截面看，彎曲內側，材料受壓變形長度縮小，外側受拉變形長度增加，只有中間理論上有一薄層保持長度不變的中性層。因而像樓主這樣截面的材料，如果是純彎曲，必定會翻邊。
26樓3個滾輪的布置，是讓左邊的一對對工件的槽底有個輾壓，使其延伸，從而使中性層盡量向彎曲內側移動，為的是減少翻邊。
只要輾壓使槽底材料有所延伸，條料工件就會自動彎曲。輾壓力越大，工件彎曲越厲害，完全有可能根本碰不到右邊的滾輪。

做滾壓設備的工廠很多，網上搜索可以得到一大堆。
樓主不妨聯系一下。
