軸用擋圈尺寸公差標注控制---請教

查看數: 14639 | 評論數: 10 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

rabitzh

發布時間: 2009-9-28 20:51

正文摘要:

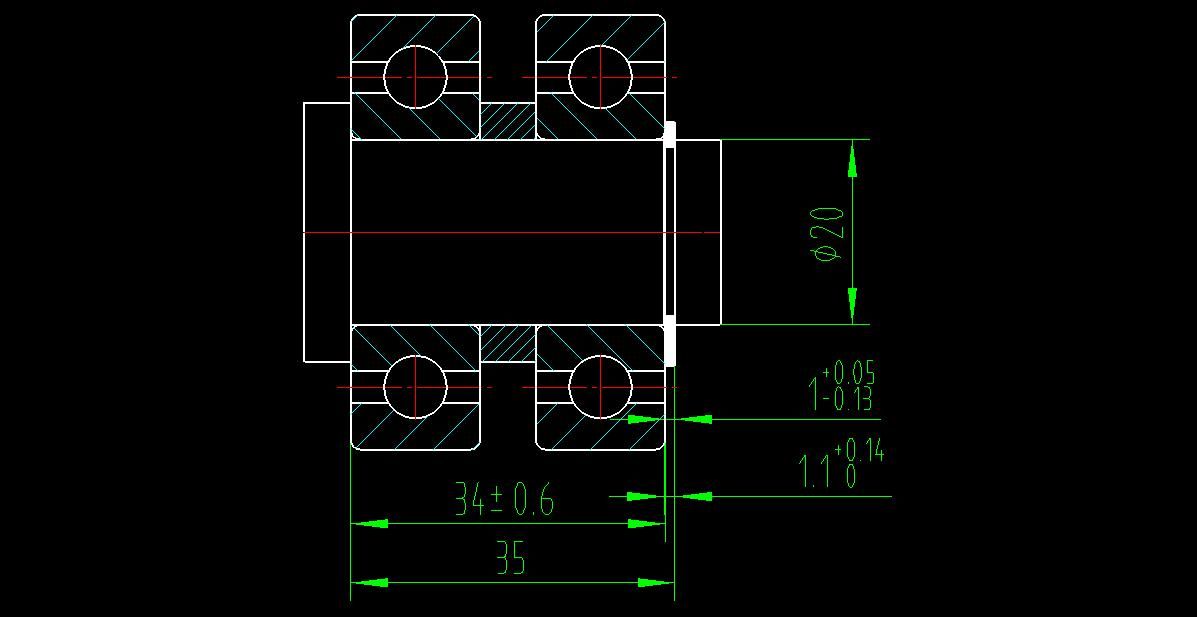

如附件中圖所示的結構，軸上放置兩軸承，想用軸用擋圈固定，差了下手冊沒有看出如何控制軸肩到槽端的尺寸公差問題，手冊中只有給出溝槽的寬度及公差要求，就是么有講述配合要求。我現在最困惑的就是如何給出圖中尺寸 ...

回復

zcouchy 發表于 2019-9-10 11:06:04

擋圈是彈性的啦

xikeren031 發表于 2013-5-17 17:21:16

個人認為，使用彈性擋圈的地方都是一些都軸向受力要求不要嚴格的地方，所以不需要考慮公差之類的，如果要求在絲級別的話我感覺用彈性擋圈是不行的吧

我是天空 發表于 2013-5-17 16:55:09

35的尺寸做大點，做到35.1，也沒有關系吧

一2三 發表于 2013-5-15 09:05:24

個人認為這個應該用尺寸鏈來保證擋圈的使用場合本來就是軸向作用力不大的。軸向公差要求沒必要那么嚴格，畢竟這卡簧的適用環境有局限。

點評

jian542375525

同意，我們現在做的就有這個結構。沒有那么嚴格發表于 2013-5-15 09:52

飴夢飛露 發表于 2013-5-14 21:19:20

我也想知道現在正愁著那

rabitzh 發表于 2009-9-29 23:04:56

3# fanyixin

也考慮采用修配中間的軸套厚度方法或者加墊片方法修正，但我想知道如果不用這種方法，是否可以通過尺寸公差的精度設計達到不用修配的目的呢？

現在的關鍵焦點在于不是很清楚到底擋圈和軸承端面是間隙配合或過渡配合，搞不清楚其中最大的間隙和最大的過盈量許可值，如果知道這些數據后就可以根據尺寸鏈計算。所以這是首要解決的問題。

其次的問題就是軸承的寬度尺寸公差問題，這將導致軸套的尺寸偏差取舍。

難道大家用擋圈的時候沒有遇過這種問題嗎？太松和太緊都不好，這中間肯定有一個許可值的，就類似與鍵的配合問題。

鎢錳合金 發表于 2009-9-29 08:43:19

國標的標準號偶不知道，德標是DIN471.

FLEI200410 發表于 2009-9-29 07:45:24

同意樓上說的

fanyixin 發表于 2009-9-29 00:13:42

你可以吧軸承中間的擋圈作為修配環??！
