發布時間: 2009-9-23 16:18

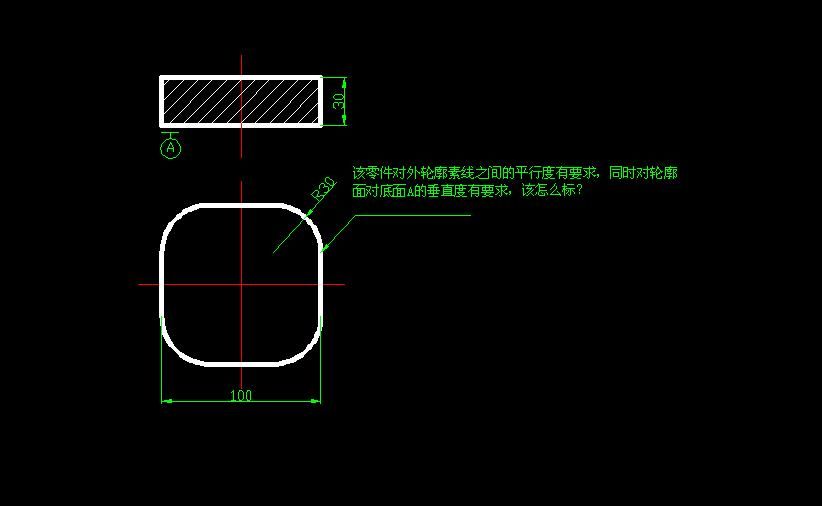

正文摘要:看此圖紙應該怎么標？& c7 e5 J& [$ w4 e% L8 v& X 1.如果標素線之間的平行度，它不是一個圓柱面，該怎么表達？ 4 Q) x$ A6 H" e) b C5 p1 B2 P- X# B2.且他們之間相互平行，誰是基準？ 7 [8 A2 }3 p6 q8 ... |
| 直接技術說明下不可以嗎？ |
| 我覺得在上面那圖上標注一個100的尺寸，然后在這個尺寸標注上增加平行度公差及對基準面A的垂直度公差，在下面圖上的100尺寸上增加平行度公差的標注 |
| 謝謝，標注的確是一個大難題啊！期待有懂行的來回答。 |
| 就是表面輪廓度啊，有什么難滴 |
|
要參考公差值是多少，如若平行度公差大于垂直度，哪標兩個垂直度就是了3 R' M5 g# Y5 I$ g( \0 Q5 F 相反，哪就標輪廓度了。 |
| 不好標注，加引線說明就行。 |
| 當標注容易引起誤解時，不如直接在技術要求中用文字描述，這是最直接，最有效的方法。 |
| 不好標注就在技術要求中說明不就解了嗎？ |
