設計中的困惑----公差累計問題.

查看數: 16378 | 評論數: 34 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2009-5-16 15:01

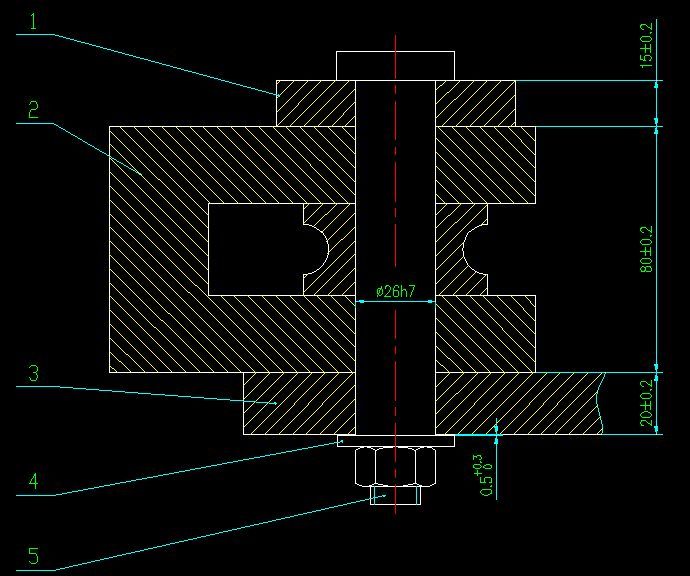

本帖最后由機械電子人于 2009-5-16 15:03 編輯做了這樣一結構現在標軸的直徑26段的長度為115.5 0\+0.3 ，可由于1、2、3在這個方向公差都是正負0.2 ，這樣做來的的東西裝到一起就很容易超差。有 ...

回復

工兵96 發表于 2019-2-28 17:07:34

還是不懂

天下有雙 發表于 2018-10-14 14:20:54

聰明，果然社區有高手

xzcblxcmg0516 發表于 2013-9-23 22:39:12

都沒解釋清楚

山水XZ 發表于 2012-10-5 21:16:12

批量生產的話，建議還是重新計算分配公差鏈來保證好一些

哎喲@我的心 發表于 2012-10-5 16:15:48

提高重要尺寸精度，然后在不重要的尺寸中增加調整尺寸

胡樂安 發表于 2009-9-5 20:52:32

,我覺得應該把公差帶放小一點

barry_wei 發表于 2009-9-5 20:43:48

謝謝，我正想了解

wong2046 發表于 2009-6-2 09:46:50

各管各的互不影響不知道公差怎么會累計了

機械電子人 發表于 2009-6-2 09:40:57

不過我提這一問題的初衷是想讓大家討論一下像這樣的尺寸鏈問題，期待參與。
