一個零件的定位與安裝

查看數: 1524 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

天涯晴天

發布時間: 2025-8-19 09:54

正文摘要:

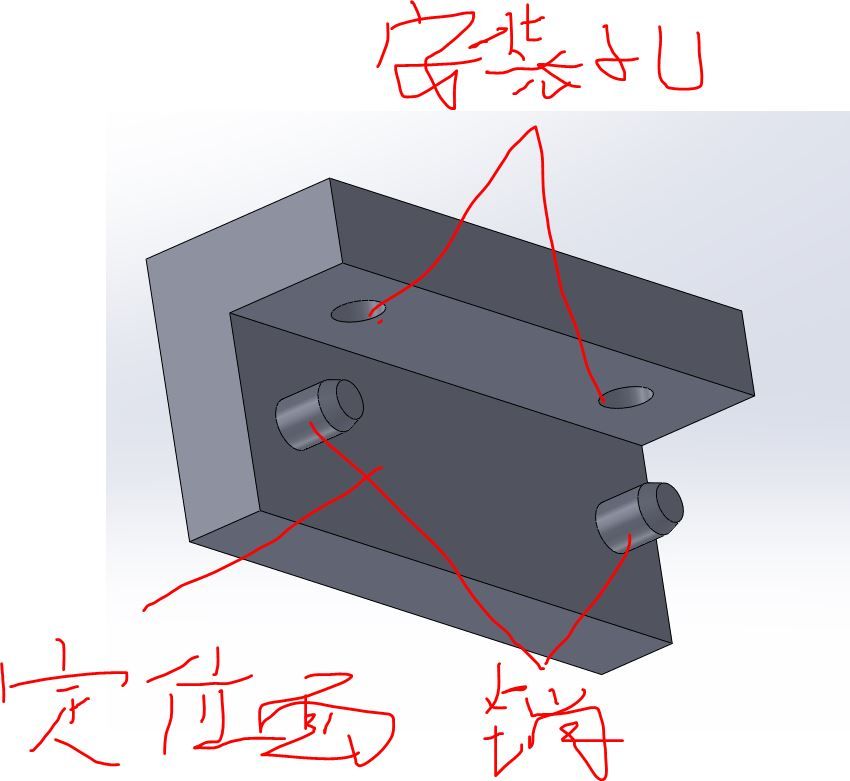

本帖最后由天涯晴天于 2025-8-19 09:56 編輯接手一個設計，那同事突然被裁轉給我，他走的很匆忙，臨走時警告我這個件的定位很關鍵，要小心處理它是一個L型零件（銅合金），它把定位銷放置于一個平面，把安裝 ...

回復

云中有仙 發表于 2025-8-20 14:36:13

過定位了啊

大白小白 發表于 2025-8-19 20:59:31

這個前同事，值得處

user_011 發表于 2025-8-19 19:47:03

畫這個圖是認真的嘛，百分百有問題，你零件面跟銷給幾個絲公差？10個絲？那是否意味著鎖緊螺絲時，零件會有點偏？如果2個絲左右公差那是否考慮過加工問題和裝配問題？
銷釘是起定位作用，那換個思路，只要定位的話，是否可以銑個鍵槽呢？從邊上推進去然后再鎖緊螺絲，無論加工和裝配成本都低很多

天涯晴天 發表于 2025-8-19 15:24:00

探根究底發表于 2025-8-19 11:22
無應用場景精度需求描述，我就大膽假設推理回答。
問題1 銷孔的定位精度要求多少，如果精度要求不高，都是 ...

原設計者是將銷與孔的配合設計為F7/m6

點評

探根究底

少見的混合配合，從公差來看應該類似一軸或一孔多用的不太重要的部分。我不行，能力有限，想不出這個L零件安裝的重要點在哪里。你先明確要求，比如安裝后那個面要平或者垂直或者什么要求吧。發表于 2025-8-20 16:22

探根究底 發表于 2025-8-19 11:22:36

無應用場景精度需求描述，我就大膽假設推理回答。
問題1 銷孔的定位精度要求多少，如果精度要求不高，都是小間隙配合或者一個是間隙配合非2過盈，可以直接用兩銷，相當于很小的銷長孔了；
問題2，還是精度問題，兩面的垂直度無法滿足嗎？有定位銷的面是要貼緊？說夸張點兩個面90±5° 的垂直度±方向，鎖的效果不一樣；
問題3：標注問題，但從這個圖來看就是控制了兩個定位銷的中心距，中心距都30±0.05mm 精度也不高啊。
