圓周上的槽怎么標注

查看數: 593 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-7-15 16:33

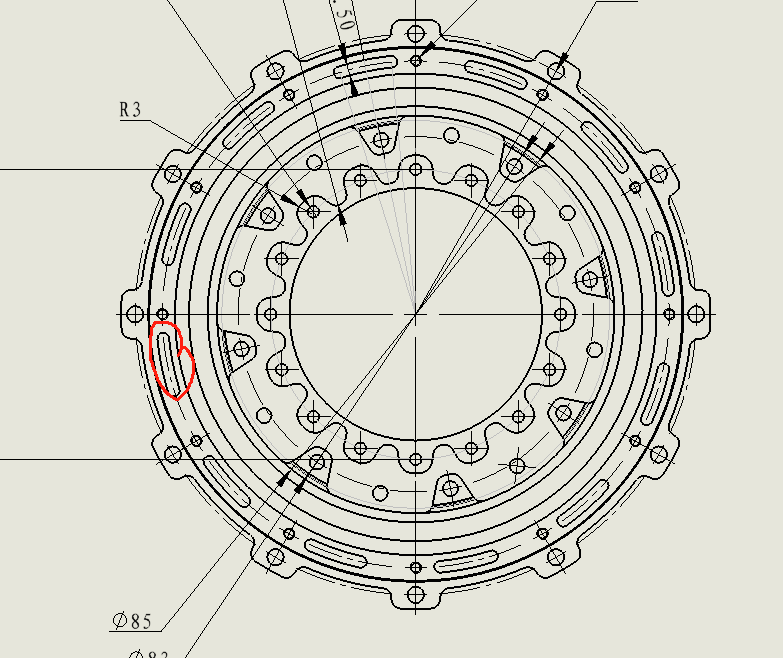

請問各位老師圓周上的槽該怎么標注？

回復

寰宇無人 發表于 2025-7-16 08:54:16

標角度，分布圓，以及槽寬，然后均布或則

機械小白vv7 發表于 2025-7-16 08:50:24

trongtrongtrong 發表于 2025-7-15 17:05
角度、大小、所在圓直徑

這樣標注可以么，我這個不在軸線上

xmlawla 發表于 2025-7-16 08:21:06

社區能人不少呀

trongtrongtrong 發表于 2025-7-15 17:05:53

角度、大小、所在圓直徑

屏幕截圖 2025-07-15 170430.png (137.13 KB, 下載次數: 9)

看到標出來了，剛才看漏了發表于 2025-7-16 08:14

一圈長孔的中心虛線那個圈要不要也標出來，加工更好找位置發表于 2025-7-16 08:13

這個可以，個人感覺標上幾個，標上EQS，不均布的話，每個間隔多少度，應該就沒問題了。錯了別笑話我，畢竟是個十八線小縣城的二流子畫圖員，可比不上社區里的技術大手子。狗頭保命~哈哈哈~ 發表于 2025-7-15 17:44

TakiLee 發表于 2025-7-15 17:00:45

找一個標的詳細點，然后EQS

UCHIHASASUKE 發表于 2025-7-15 16:58:58

不在中心線的話就標角度，多少個均布，多寬多深

輕輕松松垮垮 發表于 2025-7-15 16:51:56

標角度
