鈑金圖紙

查看數: 2501 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2025-6-11 17:03

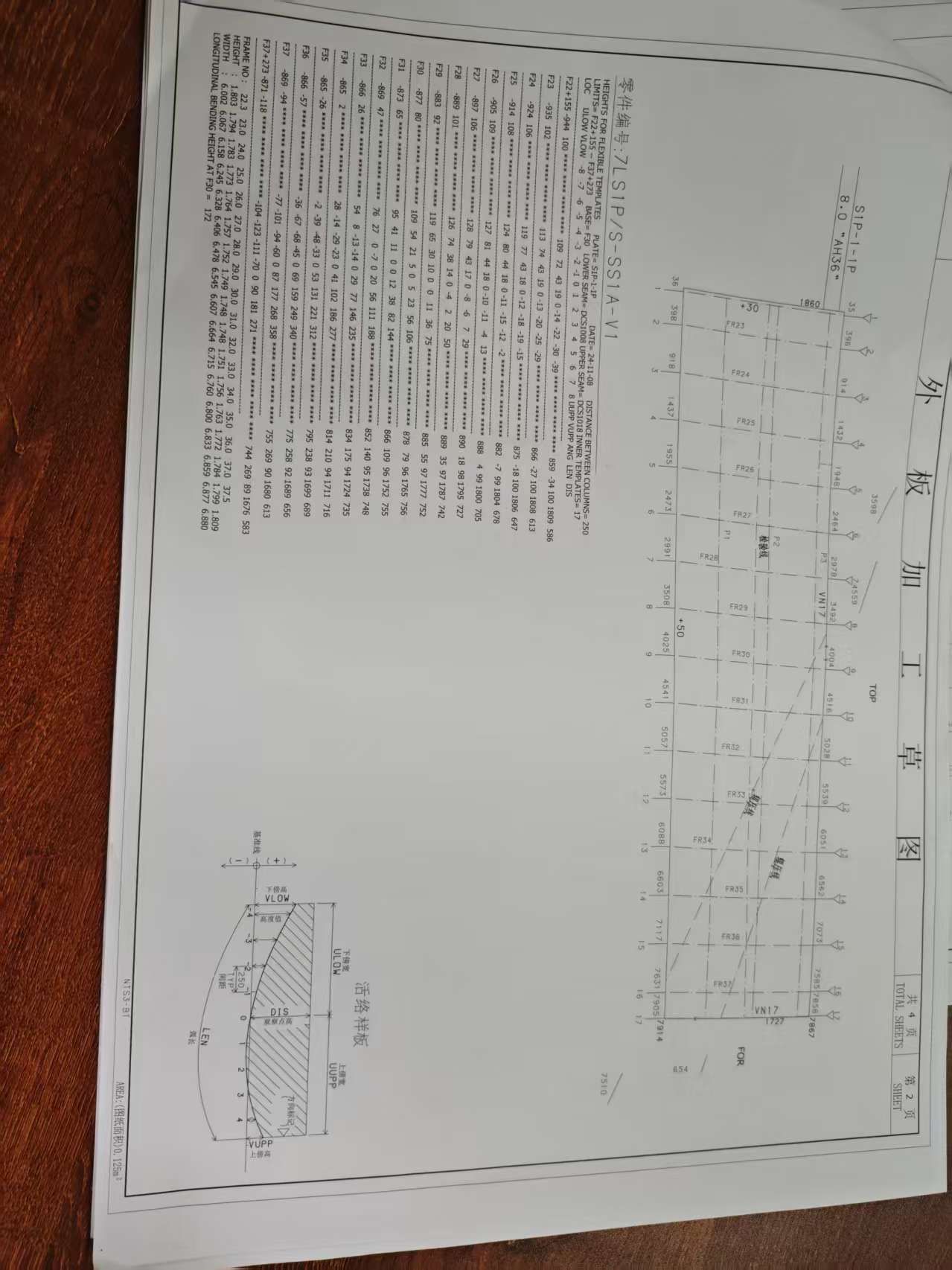

哥哥們幫忙看看這個圖紙是什么意思呀，別人發過來的看不懂

回復

風色軌跡 發表于 2025-6-12 10:29:15

黑曜石9 發表于 2025-6-12 09:52
我看這個是第二頁，是不是要配合一起看的？

不知道誒，就給了一頁，我有點思路了，等研究研究一起分享

風色軌跡 發表于 2025-6-12 10:28:15

jinshenxiaohuo 發表于 2025-6-12 08:38
第一次見，不懂
看你圖紙上有活絡樣板字樣，搜了搜，看著似乎是船舶用的，
抖音搜了下有講解的

感謝老哥，我研究研究

黑曜石9 發表于 2025-6-12 09:52:50

我看這個是第二頁，是不是要配合一起看的？

jinshenxiaohuo 發表于 2025-6-12 08:38:20

本帖最后由 jinshenxiaohuo 于 2025-6-12 08:41 編輯

第一次見，不懂
看你圖紙上有活絡樣板字樣，搜了搜，看著似乎是船舶用的，
抖音搜了下有講解的
期待老哥弄明白了在帖子里給講解講解

風色軌跡 發表于 2025-6-12 08:32:03

HZLG 發表于 2025-6-11 21:38
這是點陣圖，3D曲面

好哥哥有沒有學習路徑，網上不知道搜什么關鍵詞

誰在水 發表于 2025-6-12 08:26:58

產品編號，尺寸和裝配位置

HZLG 發表于 2025-6-11 21:38:42

這是點陣圖，3D曲面

機石 發表于 2025-6-11 20:21:42

頭一次見，看著像施工圖一樣，美式表法吧
