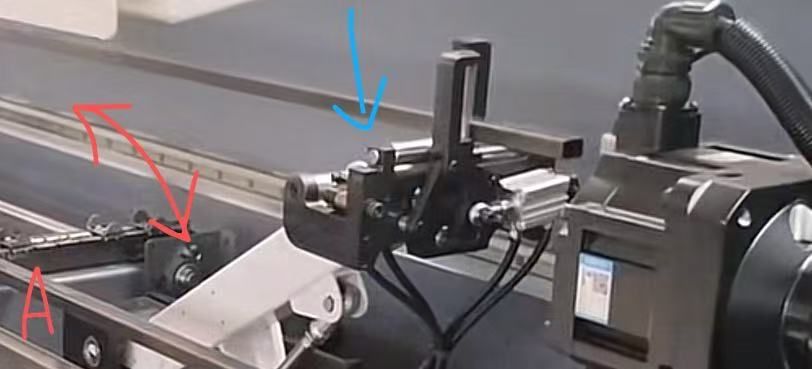

各位前輩好，如上結構是一個支撐結構，白桿在氣缸的支撐下繞著A點旋轉，藍色所指的是

查看數: 963 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

6kc

發布時間: 2025-5-27 00:53

各位前輩好，如上結構是一個支撐結構，白桿在氣缸的支撐下繞著A點旋轉，藍色所指的是一個夾持機構，想請教一個這個黑色的夾持機構是怎么保證在白桿旋轉的過程始終保持水平的？還請各位前輩賜教 ...

回復

大江大河-Meche 發表于 2025-5-28 17:22:30

門口的閘機，平行四邊形

想學SLD.vba 發表于 2025-5-28 12:47:41

6kc 發表于 2025-5-28 00:44
前輩能不能指點一下我沒看明白這個是怎么形成平行四邊形機構的

你看這個支撐桿，他會是只有一個嗎？肯定不是，不然兩張圖的鋼筋支撐位置就明顯對不上了

所以這就是一個下固定面+2支撐搖桿+一對桿的平面四桿

香菜毀滅者 發表于 2025-5-28 08:12:11

四桿機構

shaolashdnr003 發表于 2025-5-28 07:23:19

設計成四連桿機構

6kc 發表于 2025-5-28 00:44:27

深圳晨夕發表于 2025-5-27 19:14
平行四桿機構。機械原理上的基礎知識。

前輩能不能指點一下我沒看明白這個是怎么形成平行四邊形機構的

wuxianzhou100 發表于 2025-5-27 22:19:23

這就是平行四邊形結構，同時也叫平面連桿機構。在機械基礎中有專門描述。

深圳晨夕 發表于 2025-5-27 19:14:17

平行四桿機構。機械原理上的基礎知識。
