玻璃貓

發布時間: 2025-4-30 09:55

正文摘要:

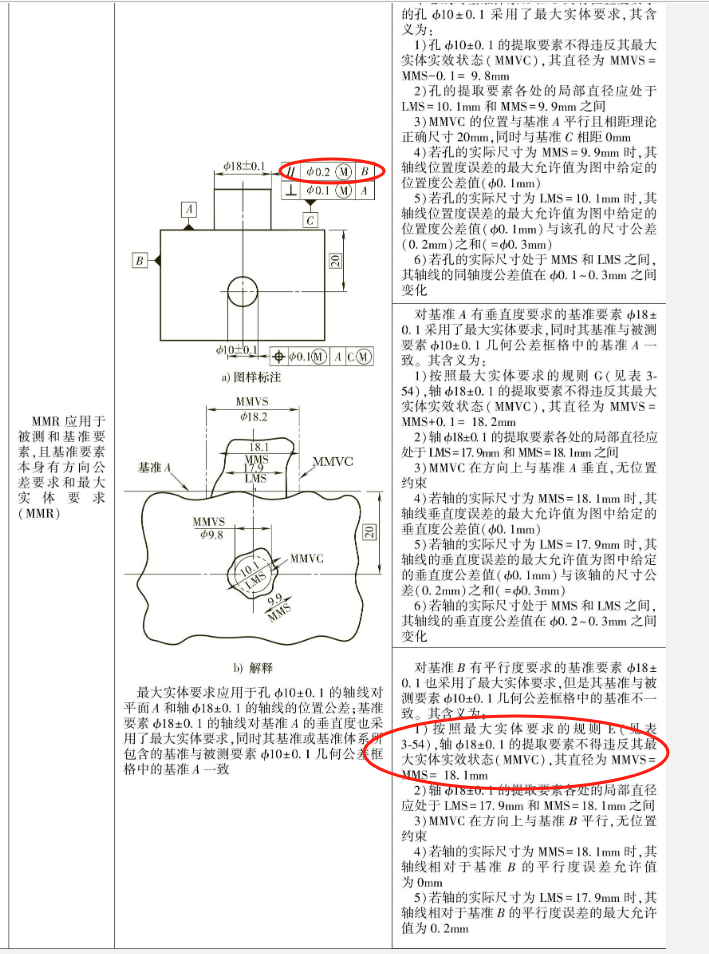

這個地方的MMVC不應該是18.1+0.2嗎，這里怎么直接就是18.1，那平行度的那0.2就沒了嗎，那我平行度能標0.3嗎，標0.3的話和0.2的MMVC也同樣是18.1嗎，求大佬解答一下 ...

回復

00后入行，小孩 發表于 2025-4-30 10:46:36

學習了

玻璃貓 發表于 2025-4-30 10:27:47

斯文棒棒發表于 2025-4-30 10:03
最大實體狀態是直徑為最大值18.1的時候，此時平行度公差為0.2，當直徑為最小直徑17.9時，可以把直徑公差0.2 ...

嗯，我也是這么想的，我還想著是對于A基準的垂直度公差限制了這個平行度

斯文棒棒 發表于 2025-4-30 10:03:32

本帖最后由斯文棒棒于 2025-4-30 10:05 編輯

最大實體狀態是直徑為最大值18.1的時候，此時平行度公差為0.2，當直徑為最小直徑17.9時，可以把直徑公差0.2補償給平行度公差，此時平行度公差為0.4.
