斜齒輪參數計算相關問題

查看數: 883 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

先干2年3d打印

發布時間: 2025-4-28 11:25

正文摘要:

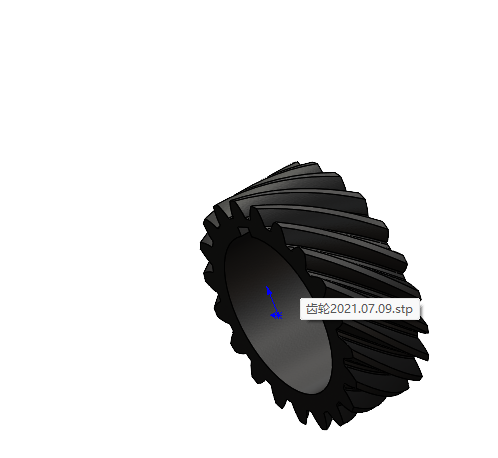

各位前輩，救命啊！是這樣的，我在出圖，遇到一款斜齒輪。我算出來分度圓尺寸比齒頂圓都大好像是委托外面的人做的，設計者已經忘記參數了，就記得螺旋角是45°。sw里也就一個模型沒有設計參數了。我量取齒頂圓近似 ...

回復

先干2年3d打印 發表于 2025-4-28 17:26:09

東海fyh126 發表于 2025-4-28 16:05
模數2.75啊，，，，，齒頂圓60.5.。。。汗顏，一直以為斜齒輪和直齒輪一樣計算。。。。。: ...

您應該算錯了，模數應該是2吧

東海fyh126 發表于 2025-4-28 16:05:24

本帖最后由東海fyh126 于 2025-4-28 16:26 編輯

模數2.75啊，，，，，齒頂圓60.5.。。。汗顏，一直以為斜齒輪和直齒輪一樣計算。。。。。

:L:L:L:L:L:L:L:L:L:L:L

溫嶺第一機械師 發表于 2025-4-28 13:51:47

分度圓直徑 (mm) D = 56.5685

走江湖 發表于 2025-4-28 13:21:33

KISSsoft


點評

斯文棒棒

kiss soft的計算結果還是可信的，標準用的是ISO標準，現在不少的企業在用這軟件。發表于 2025-4-29 09:49

先干2年3d打印

謝謝，我算出來也是2 發表于 2025-4-28 17:27

走江湖

搞機械設計你不套公式？發表于 2025-4-28 14:25

學者11

能公式推導，那才叫真明白呢，你用軟件能證明什么，軟件就沒錯嗎，更何況外國軟件遵守的是什么標準啊。發表于 2025-4-28 13:58

先干2年3d打印 發表于 2025-4-28 11:46:15

我是用齒頂圓的近似值算出法向模數，da=m-n（z+2cosB)≈60.5685
倒推端面模數的Mt=Mn/cosB

點評

學者11

下面這哥們才是胡說呢，斜齒輪齒頂圓直徑公式，就是與法向模數相關，什么端面模數。發表于 2025-4-28 13:57

babty

齒頂圓計算，用的是端面模數 ，你這里搞混了，發表于 2025-4-28 11:51

wryp 發表于 2025-4-28 11:46:13

UG里建一個齒輪，啥都有了

點評

先干2年3d打印

謝謝，我去試試發表于 2025-4-28 11:46

babty 發表于 2025-4-28 11:36:16

本帖最后由 babty 于 2025-4-28 11:49 編輯

法面模數 2
端面模數 2/cos45=2.828
分度圓直徑 d =2.828*20=56.56
齒頂圓直徑 da=d+2ha*m=60.56

點評

先干2年3d打印

https://wenku.baidu.com/view/d8a12d16c2c708a1284ac850ad02de80d5d806d9.html?_wkts_=1745656945682&needWelcomeRecommand=1 哥我差的資料就是用法向模數算的發表于 2025-4-28 12:34

先干2年3d打印

不知道，我自己算出來是4 發表于 2025-4-28 11:43
