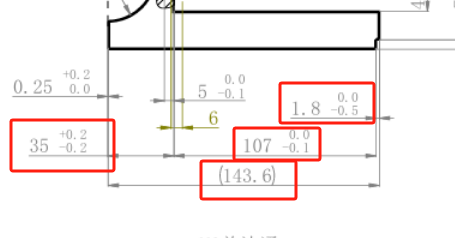

標注的問題，0.25那邊容易誤導，看上去應該是107+1.8+35-0.25=143.55，然后括號內寫了個參考尺寸143.6，按他這給的公差要求的話，這參考尺寸也應該直接寫143.55，不應該四舍五入

1:括號里面是參考尺寸，無實際影響，可能是方便下料，所以不是封閉環
2:如果說方便加工的話參考尺寸應該是最大尺寸，感覺是分公差的時候分的吧，如果分析公差用的是正態分布的分析方法而不是極限公差確實會出現這種情況。
3:別人的圖除非裝不上，不然別亂改有公差標注的尺寸。我的一己之見，看看其他大佬怎么說

水平不太行，換一個學

這個尺寸鏈有點問題吧？如果總尺寸在143.6正0負0，那么35那個尺寸應該是34.8正0.6負0吧，或者以其他尺寸為封閉環，改其他尺寸公差

CHRIS_LONG 發表于 2024-12-27 16:45
打了括號的，參考尺寸，一個是方便下料，有這個尺寸，別人就不用再去加尺寸了算了，報價也能一眼看出大小， ...

這種看似封閉尺寸的，很多都是方便后面師傅的，別人問你那個零件多大，你也能一眼看出來

加括號，你也說了是參考尺寸，那么就不封閉。
這個前輩不合格呀，加減公差數值還要寫兩行，0偏差的地方還寫+0.0、-0.0，不符合國標。
至于問題2，我估計他沒算過，封閉環的尺寸范圍。如果你算的對，標個143.5就行了，參考尺寸不用標公差，否則真的封閉了。

打了括號的，參考尺寸，一個是方便下料，有這個尺寸，別人就不用再去加尺寸了算了，報價也能一眼看出大小，像有些簡單的零件孔位，即使是對稱的，很多也是常規再標了一下到邊的尺寸，就是方便操機師傅有時候手動編程時，尺寸不用去找尺寸鏈計算，品檢時也可以直接用這個尺寸參考

括號的意思是參考尺寸，不是必要，可以不用。

真服。就這么個東西，標這么多公差。玩呢吧？
