sovv 發表于 2024-12-27 15:01
直接問加工廠最小滾刀直徑是多少可能比論壇上還快點

沒錯，加工廠說他們那一般為20mm

abcdweip5230 發表于 2024-12-27 15:41
看總成圖唄，花鍵軸的齒寬大小會影響裝配以后的相配齒的位置距離
這些應該在小總成的工藝圖上有體現

大哥，你好好理解理解我的問題。我看不太明白你的回答和我問的有啥聯系。

看總成圖唄，花鍵軸的齒寬大小會影響裝配以后的相配齒的位置距離
這些應該在小總成的工藝圖上有體現

別說你沒辦法測量花鍵軸的齒寬

直接問加工廠最小滾刀直徑是多少可能比論壇上還快點

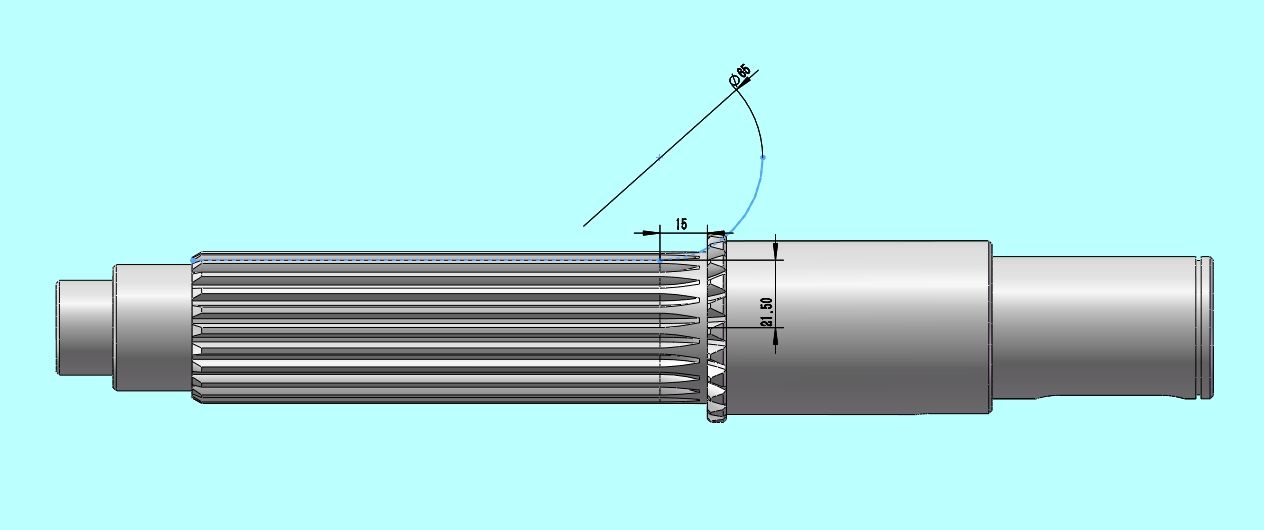

只要不怕臺階和后面的軸有影響，可以滾刀中心直接到軸肩

非常 發表于 2024-12-27 11:29
設計需求和刀具廠商的溝通協調，考慮多方面吧。
或者可以外花鍵的有效長度短點，或者可以內花鍵的設計避開 ...

您說的沒錯，綜合考量，但是我就是想知道個參考數據或者啥依據。為以后設計過程中有個參考。

東海fyh126 發表于 2024-12-27 13:02
孔里面避讓不行嗎？

齒寬有限，需要保證工作長度。

孔里面避讓不行嗎？

設計需求和刀具廠商的溝通協調，考慮多方面吧。
或者可以外花鍵的有效長度短點，或者可以內花鍵的設計避開。
數量多少，直接影響加工方式的選擇。
滾加工是最普通的方式，其他方式會存在金錢成本，時間成本，試驗成本。
