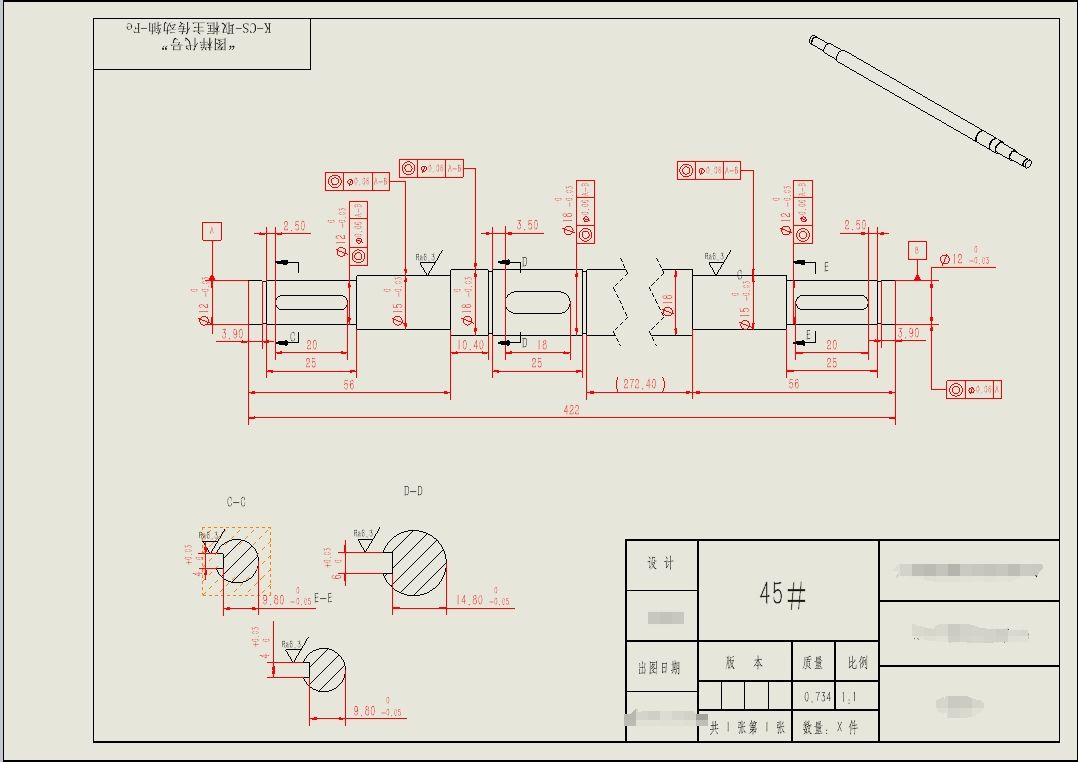

第一個：圖紙沒有中心線；第二個：3個剖視圖擺放位置；第三個：溝槽哪里漏尺寸；第四個：這個形位公差標數值是不是大了（尺寸公差0.03，形位公差0.06）；第四個：這個軸是不是需要一些倒角？需不需要熱處理？

看了公差幾乎都是負3絲，同步帶輪可能能用，但軸承肯定松了，而且很多直徑都重復標注，

基準我覺得應該選裝軸承部位的圓柱面，并控制此處的圓柱度。鍵槽要不要對稱度??？

君越168 發表于 2024-12-10 16:42
為什么不愿意看書，難道做機械設計沒有門檻啊，是不是搞個三維模型，就🆗？

有沒有一種可能，我就是第一時間去翻書，一步一步畫出來的這張圖，畫完心里沒底，又找不到人問，才來論壇尋求幫助的；如果光是看書就能把什么都學會，那這世界上所有職業的確沒有門檻，我今年六月份畢業，除開找工作和實習期，正式工作也就兩三個月的時間，確實有很多不懂的，現在實際做的和學校學的有很多都不一樣，目前的公司也沒有實質的老帶新，說這么多就是想說明我不是有點啥問題就無腦發帖問，我是自己嘗試過想要尋求一下幫助

以前做產品，三維詳圖出來后，出二維圖花2倍以上的時間

東海fyh126 發表于 2024-12-10 16:44
正?；鶞?zhǔn)是旋轉軸支撐位置，不是兩端，

感謝您的指點

sfcp 發表于 2024-12-10 16:34
卡簧槽寬

感謝您的建議

TakiLee 發表于 2024-12-10 16:33
裝配接觸面光滑點來個1.6吧，其他的不好說啦

感謝您的建議

邢云鶴 發表于 2024-12-10 16:29
參照機械設計手冊第二篇，機械制圖

感謝回復
