間歇輪機構

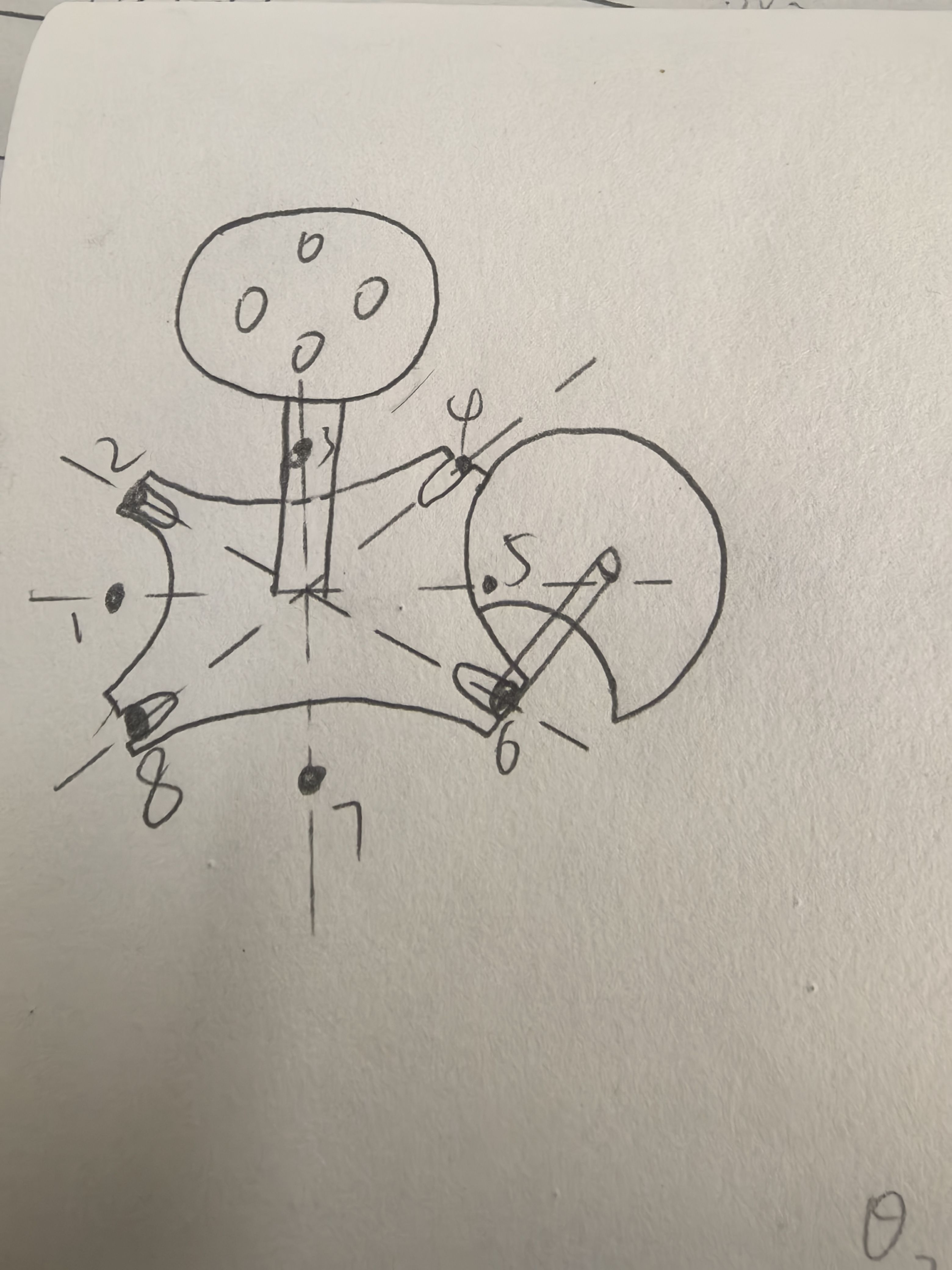

開始我想把槽輪運動簡化為曲柄導桿機構，再利用瞬心法求ω（導桿），但是求出曲柄和導桿的瞬心位于曲柄的轉動中心，得ω（導桿）=0
這種方法顯然是不對的，總感覺這與曲柄限制著槽輪的運動有關系。
若存在樓上所說直角關系，曲柄若沿軸線脫離時，其沿切線方向是阻礙槽輪繼續運動的，這是否導致槽輪速度突變為0呢？
后面查找信息都只看見這種方法：立角度關系，角度求導得角速度，角速度求導得加速度。
內容詳見：https://baike.baidu.com/item/%E6%A7%BD%E8%BD%AE%E6%9C%BA%E6%9E%84/9204865?fr=ge_ala

DaedraMech 發表于 2024-12-9 18:14
樓主不關心轉位過程中的速度和加速度變化嗎？滑入的臨界位置肯定都是0，不然要么是設計有問題，要么是有特 ...

大佬細說防爆門

樓主不關心轉位過程中的速度和加速度變化嗎？滑入的臨界位置肯定都是0，不然要么是設計有問題，要么是有特殊功能（比如一些防爆門上的結構，不過那種一般得叫凸輪槽不能叫槽輪了））

坐等大佬分享

狄奧多西今猶在 發表于 2024-12-7 16:20
想了一下，四等分的確實得是等腰直角三角形，卡槽重復四次要轉一周

是這樣的

都是零。

hury. 發表于 2024-12-7 16:15
是一個等腰直角三角形對吧

想了一下，四等分的確實得是等腰直角三角形，卡槽重復四次要轉一周

hury. 發表于 2024-12-7 16:15
是一個等腰直角三角形對吧

在我看來滿足直角三角形就好了，等腰可能是出于其他方面的考量？不清楚，看看其他大佬怎么說
