提升釋放機構該怎么設計

查看數: 2490 | 評論數: 12 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-12-6 17:23

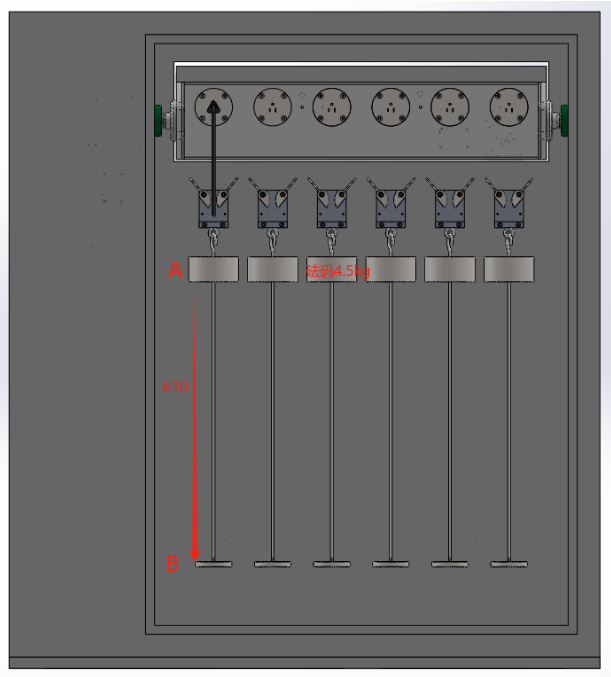

各位大佬好，如圖所示，六工位，砝碼需要從B點提升到A點，然后在A點釋放，砝碼4.5Kg，提升高度是610mm，應該怎么設計提升機構和夾緊釋放機構呢，每個工位間距是130mm，速度是30次/min ...

回復

玥樂浩瀚 發表于 2024-12-9 09:20:40

sgxap666 發表于 2024-12-6 18:54
不知道你要干嘛用的，能不能在B點直接氣吹上去

就是提升4.5公斤砝碼到610mm高度釋放，氣吹不行

我上面回復了一條使用情況，這種自動夾鉗結構就不太適用了呢發表于 2024-12-9 11:33

那就六樓的自動夾鉗，定時加點油，應該沒啥磨損發表于 2024-12-9 09:31

玥樂浩瀚 發表于 2024-12-9 09:18:41

CDKEY* 發表于 2024-12-6 18:42
自動掛鉤脫鉤
https://www.bilibili.com/video/BV1QY411i71b?spm_id_from=333.788.recommend_more_video.- ...

這個結構不行哦，中間有一根桿，那是連接底盤的，砝碼提升釋放之后砸到底盤上面，所以這種結構在這種情況下，不太適用

Anthony_melo 發表于 2024-12-7 14:13:58

CDKEY* 發表于 2024-12-6 18:42
自動掛鉤脫鉤
https://www.bilibili.com/video/BV1QY411i71b?spm_id_from=333.788.recommend_more_video.- ...

這個結構對于經常動作的工況，會不會磨損有點在啊？

cangzhoumj 發表于 2024-12-7 12:58:23

電磁鐵

Quercusalba 發表于 2024-12-7 08:21:53

CDKEY* 發表于 2024-12-6 18:42
自動掛鉤脫鉤
https://www.bilibili.com/video/BV1QY411i71b?spm_id_from=333.788.recommend_more_video.- ...

感謝分享

行者123八戒 發表于 2024-12-6 19:08:54

2秒一次。行程610.估計用氣缸+電磁鐵才行

sgxap666 發表于 2024-12-6 18:54:38

不知道你要干嘛用的，能不能在B點直接氣吹上去

CDKEY* 發表于 2024-12-6 18:42:04

自動掛鉤脫鉤
https://www.bilibili.com/video/BV1QY411i71b?spm_id_from=333.788.recommend_more_video.-1&vd_source=1c62fcf95a471c0bbcf96315ffd48cba


玥樂浩瀚 發表于 2024-12-6 17:48:11

學者11 發表于 2024-12-6 17:39
你用伺服電機是不是也能達到你的需求呢。

主要是結構方面該如何設計呢，比如提升，鏈條或者絲桿可以選擇，夾持釋放機構氣缸或者電磁鐵
