請問大神，你們的方通架子是怎么畫

查看數: 14274 | 評論數: 24 | 收藏 5

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-12-6 17:08

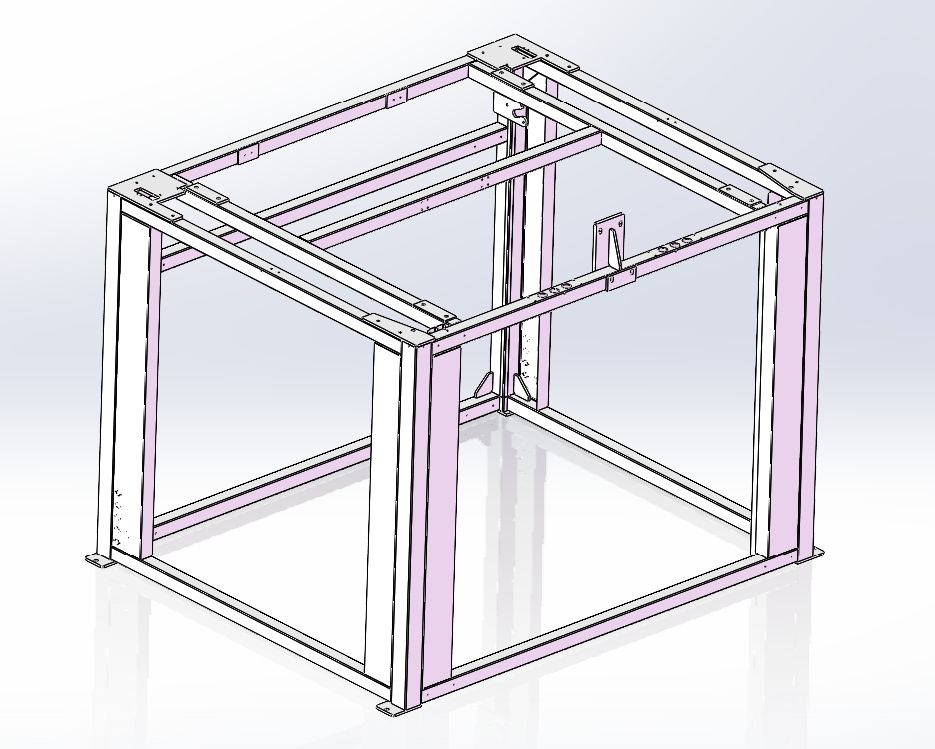

以前我發過此討論帖，忘記貼圖了，結果大伙討論的和我不是一個頻道。如我這個圖，有方通、有鈑金。為了方便發激光廠，我的需求： 1：每根方通、每塊板均需要保存成獨立文件。 2：如果方通或板相同，只需保存1個， ...

回復

bokieworn 發表于 2025-1-24 16:06:46

需要搞這么麻煩嗎，直接整個焊件，讓廠商自己拆去就好了，現在節奏那么快，這樣搞白白增加自己時間

小米爹爹 發表于 2025-1-24 14:32:36

看討論很有意思

huaiming764 發表于 2025-1-9 11:16:43

跟據個人習慣來吧，單個零件畫完再裝配前期慢一點，后面修改及拆圖方便，用焊件模塊畫快一點

xulongxp 發表于 2025-1-8 15:49:11

3D草圖，插入焊件，選擇你需要的規格型號。型材庫自己導入

管理團隊 發表于 2025-1-8 14:38:22

公眾號留言選取

紅動中國 發表于 2024-12-12 22:11:16

可以用插件吧，方通為標準件，不用畫吧

菜又愛玩 發表于 2024-12-11 17:26:34

這種框架，我們都是直接一個裝配體給到鈑金加工廠，其它都不用管

再附上幾張關鍵的零件圖發表于 2024-12-11 17:27

inzei 發表于 2024-12-11 17:13:13

學者11 發表于 2024-12-6 17:37
你放在焊件里就別想著什么一鍵變成獨立文件，因為焊件這種模式本來就沒打算單獨出獨立文件，你想單獨出獨立 ...

老哥們攻擊力真猛啊

op丶 發表于 2024-12-11 08:55:24

使用焊件，畫3D草圖，再添加框架，都是標準件的話庫里邊都能找到添加就行
