cspcm8

發布時間: 2024-12-4 15:30

正文摘要:

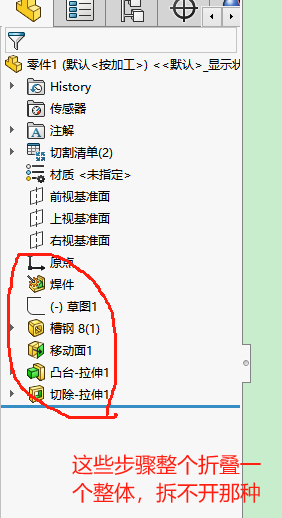

各位大佬：有個基本操作問題，在一個零件的繪制了好多步，怎么一下子合并在一起，除了轉STP外；還有什么辦法；之前creo里是有個折疊可以整個合并，SW就不 ...

回復

王宏安75 發表于 2024-12-4 21:44:38

學者11 發表于 2024-12-4 16:03
1我想知道這些步驟怎么妨礙到你了，難道這輩子不需要修改這個模型了嗎。
2你在胡扯，你根本不了解creo合并 ...

咋就著急上火了

追貓的雨 發表于 2024-12-4 17:36:59

新建文件夾，正解

cspcm8 發表于 2024-12-4 16:59:06

學者11 發表于 2024-12-4 16:03
1我想知道這些步驟怎么妨礙到你了，難道這輩子不需要修改這個模型了嗎。
2你在胡扯，你根本不了解creo合并 ...

又沒說SW不好，急什么啊；
這倆軟件類似，所以對比命令覺得有點不一樣，現在上班電腦沒裝CREO，要不就給你貼個圖看看

112233ww 發表于 2024-12-4 16:36:53

可以建個文件夾

SUNZX1982 發表于 2024-12-4 16:35:55

我一般都是選中相關的步驟然后右擊添加到新文件夾。再起個名字。就清爽很多。

學者11 發表于 2024-12-4 16:03:05

1我想知道這些步驟怎么妨礙到你了，難道這輩子不需要修改這個模型了嗎。
2你在胡扯，你根本不了解creo合并特征的功能，合并特征（Combine Feature）是一個強大的工具，它允許用戶通過布爾運算將多個幾何體或特征組合成一個新的單一實體。
特征樹的建模順序根本沒有任何變化，那個合并功能其實是用來進行布爾運算的。
所以可以肯定你根本沒用過creo，就光聽過名就過來胡扯。

tntmac 發表于 2024-12-4 15:56:59

設計樹內的零件名稱上右鍵--轉換至實體，所有特征全部合并，并刪除所有建模步驟

石油地質-波菜 發表于 2024-12-4 15:49:18

新建文件夾特征比較多的時候就把想相關的放在一個文件夾里

tntmac 發表于 2024-12-4 15:40:23

在設計樹下方的零件名稱上右鍵-轉換為實體，特征全部合并，并抹之前的所有除建模特征步驟

點評

babty

666 ，一直在找這個命令，相當與UG 的去除參數 發表于 2024-12-5 09:35
