有什么結構能避免壓簧和導向桿摩擦

查看數: 2367 | 評論數: 17 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-11-6 14:51

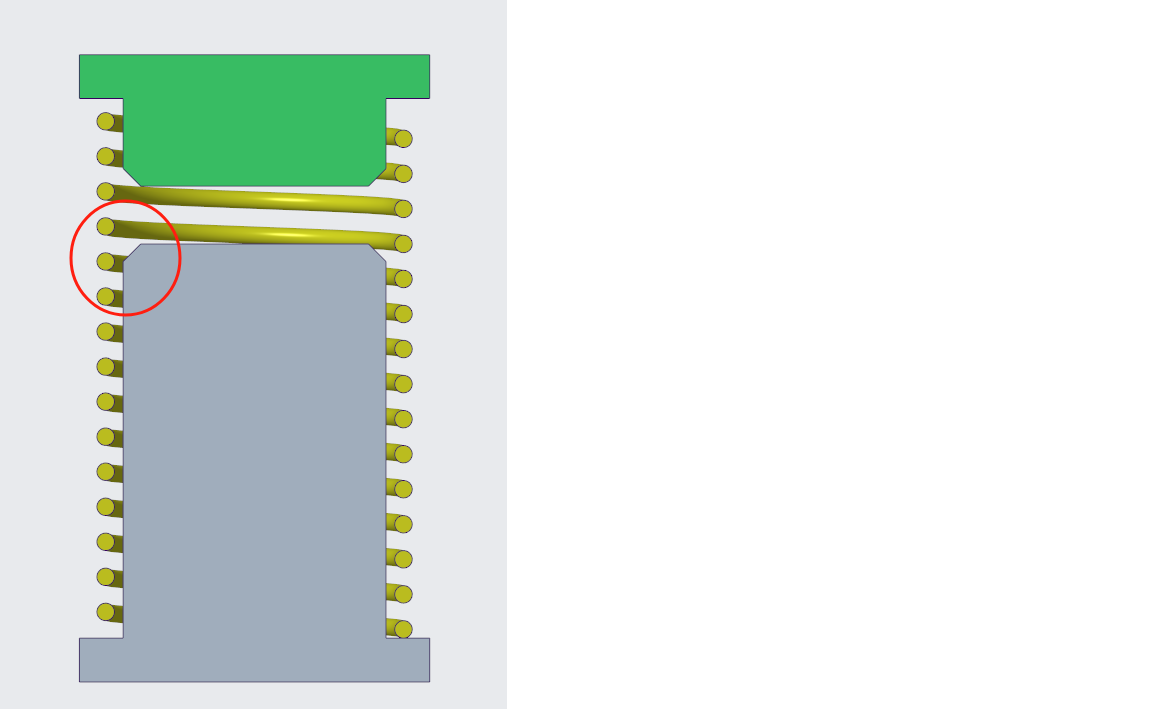

壓簧裝在直線軸承外壁，壓縮的時候和外壁摩擦有噪音，有時候壓縮時壓簧彎曲甚至在倒角處卡住。圖片示意，其實壓縮量只有三四十毫米，只是中間一段空著沒導向，彈簧彎曲有卡住的概率，有什么辦法能避免卡住風險和減 ...

回復

qqqabcw 發表于 2024-11-8 01:35:56

彈簧做成墜彈簧？

噩夢醒來 發表于 2024-11-7 17:42:35

加POM或者PTFE隔套呢？

siralop 發表于 2024-11-7 16:35:12

看看能不能設計成這樣的彈簧導向需求不強，把內部的芯縮短，來減少摩擦噪聲。如果可行，可以在整套構件外加套筒，保證整體機構安全。按這個思路該沒問題。


cangzhoumj 發表于 2024-11-7 12:59:40

改變材料

trongtrongtrong 發表于 2024-11-7 09:14:41

電梯緩沖器https://www.bilibili.com/video/BV1Wj411b73V/?spm_id_from=333.337.search-card.all.click&vd_source=d71af6eb32533599d5261094d715ab99

屏幕截圖 2024-11-07 091359.png (117.78 KB, 下載次數: 22)

參與人數 1	威望 +1	收起理由
andyany	+ 1

睡夠180天 發表于 2024-11-7 08:53:28

TakiLee 發表于 2024-11-6 14:56
去掉綠色件的凸臺，從外面起個壁包著彈簧

那樣不是也磨彈簧？

cdhcn 發表于 2024-11-7 08:46:06

一般都是一端套里，一端套外，壓縮行程都重疊在里面，不讓彈簧中間一段無約束。

z65668396 發表于 2024-11-7 08:40:56

我們之前是加個POM薄壁套筒在導向桿之間，靠POM導向

xulongxp 發表于 2024-11-6 17:25:36

附議
