求助，關于電葫蘆鋼絲繩放墜落

查看數: 1555 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-11-5 11:01

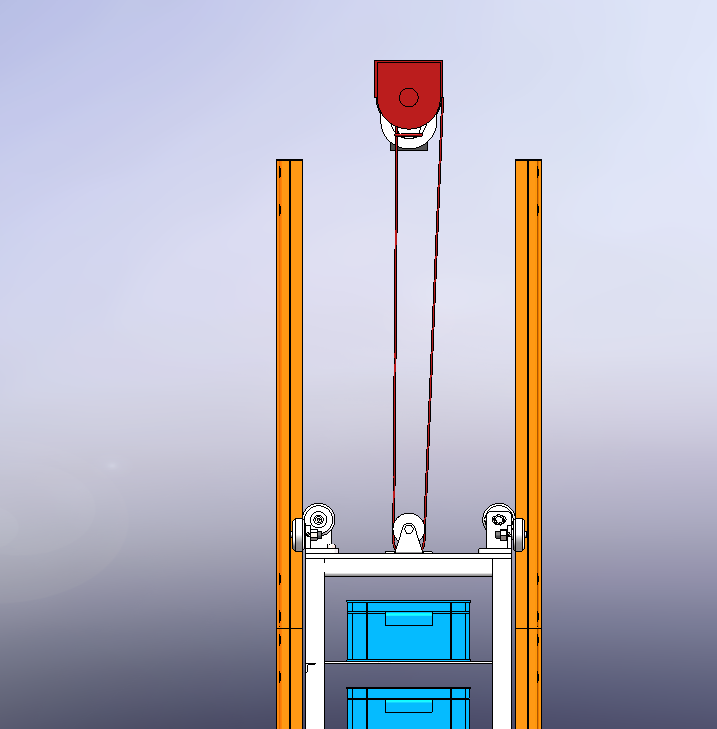

各位大佬好；菜鳥這邊設計一個升降裝置，借鑒電梯的導軌導靴作為導向，使用電葫蘆+鋼絲繩作為提升動力，欲提升幾層托盤裝置，每層提升高度180mm，總共五層。 ...

回復

sl-silly 發表于 2024-11-5 16:18:15

sgxap666 發表于 2024-11-5 13:47
在立柱邊上加個斷電剎車的可以嗎

剎車應該往哪里剎呢？旁邊的導軌是通過滾輪導向的，不一定好剎吧

抱住導軌呀發表于 2024-11-5 17:27

sl-silly 發表于 2024-11-5 16:09:02

gemiusunyi 發表于 2024-11-5 14:07
參考下車上的安全帶，墜落瞬間加速則直接卡齒

感謝大佬，有考慮的，就是防止不了鋼絲繩鍛煉的墜落，之前斷裂比失效的情況多一些....

sl-silly 發表于 2024-11-5 16:07:57

學者11 發表于 2024-11-5 12:44
機械棘輪棘爪裝置：在電葫蘆的卷筒或傳動部分安裝棘輪和棘爪。當鋼絲繩正常提升或下降時，棘爪在棘輪上滑動 ...

感謝大佬，確實有考慮過，但這個好像只能防止電葫蘆失效墜落，如果鋼絲繩斷裂，可能就防止不了墜落，之前有出現過鋼絲繩斷裂

gemiusunyi 發表于 2024-11-5 14:07:53

參考下車上的安全帶，墜落瞬間加速則直接卡齒

sgxap666 發表于 2024-11-5 13:47:16

在立柱邊上加個斷電剎車的可以嗎

學者11 發表于 2024-11-5 12:44:01

機械棘輪棘爪裝置：在電葫蘆的卷筒或傳動部分安裝棘輪和棘爪。當鋼絲繩正常提升或下降時，棘爪在棘輪上滑動，不影響裝置的運行。一旦鋼絲繩突然斷裂或電葫蘆出現異常下墜，棘爪會立即卡入棘輪的齒槽中，阻止卷筒反轉，防止重物墜落。這種裝置結構簡單，可靠性高，能夠在關鍵時刻起到有效的防墜落作用。

夜夢榮華 發表于 2024-11-5 12:41:08

類似于這種車庫用的這種結構，10多年前我們為了避開別人的專利，花了不少功夫，現在市面上貌似有很多集成的裝置了，你可以百度下


cangzhoumj 發表于 2024-11-5 11:55:42

599142655 發表于 2024-11-5 11:35
用那種帶齒的導軌。鋼絲斷了就卡住就行。之前刷視頻看過，最早電梯也是這樣的結構。

棘輪機構

夜夢榮華 發表于 2024-11-5 11:54:48

有種倒齒結構的制動器，每上升一格就卡一次齒，在電梯行業應用的很多，我當年設計爬樓機的時候借鑒過，你可以百度下，應該可以用
