直線導軌滑塊受到拉力，還是偏置的，如何算壽命

查看數: 1723 | 評論數: 7 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-10-30 15:38

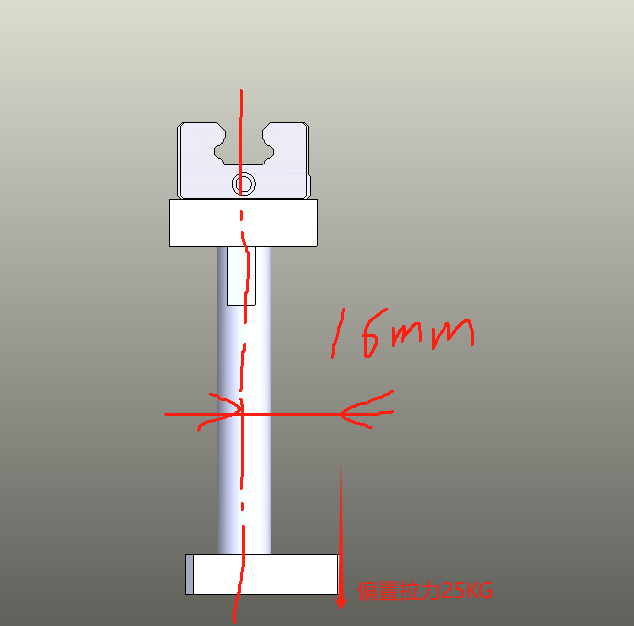

本帖最后由 843702845 于 2024-10-30 15:40 編輯 15滑軌滑塊，豎直安裝，2個滑塊做了一個小平臺，有個拉力拉這個滑塊上的小平臺，繩子位置與中心線偏置16mm，拉力在（4個繩子拉，每個繩子25KG）100KG,滑塊每天上 ...

回復

LatersM 發表于 2024-10-30 18:31:55

滑塊除了扭，還有拉力，要全部換算成動載荷，然后再剩3~5，就是滑塊的額定動載荷。

昨日明月 發表于 2024-10-30 17:21:52

算一下額定動載荷

少年01 發表于 2024-10-30 16:44:55

蓋世英雄啦啦啦發表于 2024-10-30 16:20
不知道算的對不對
偏置16mm=0.016m，兩個滑塊，單個滑塊受力500n，力臂0.016，扭矩就8N.m
上銀的有個標準 ...

8N.M的扭矩不是都在給得的最大靜力矩標準范圍內嗎？怎么不符合轉矩要求，不知道理解有沒有錯誤

不好意思，我看錯單位了發表于 2024-10-30 17:31

鷹頭貓 發表于 2024-10-30 16:22:08

15是最小的那款嗎？看了一下有點勉強
11kn也就100kg左右

我這個是亞德客的，果然比上銀的差點…… 發表于 2024-10-30 16:24

蓋世英雄啦啦啦 發表于 2024-10-30 16:20:55

本帖最后由蓋世英雄啦啦啦于 2024-10-30 17:29 編輯

不知道算的對不對
偏置16mm=0.016m，兩個滑塊，單個滑塊受力500n，力臂0.016，扭矩就8N.m
上銀的有個標準你可以參考下


這個單位不是kN.m么發表于 2024-10-30 17:26

救贖. 發表于 2024-10-30 16:14:07

載荷看完全夠用 1天一百次也是很低頻率能夠這樣用，具體用多久這個關聯因素太多尺寸環境，平行度，滑塊滑軌本身質量問題等等不好判斷擔心有問題就換大一號滑軌滑塊

windy淵虹 發表于 2024-10-30 16:10:23

這力是都集中在了中間2根連接柱上面了？

力集中在滑塊的左右的珠子上了發表于 2024-10-30 16:13
