關于垂直度

查看數: 1803 | 評論數: 13 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

daleaaa

發布時間: 2024-9-23 11:46

正文摘要:

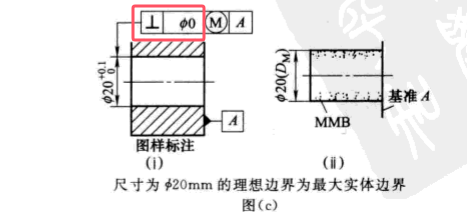

本帖最后由 daleaaa 于 2024-9-23 11:56 編輯這里垂直度標了個φ0是什么意思？（出處是《現代機械設計手冊》秦大同謝里陽 第1卷第3章第3篇3-228頁） ...

回復

jinshenxiaohuo 發表于 2024-9-23 15:13:29

學習了

漂飛 發表于 2024-9-23 14:14:04

打電話給出版社

來自何方 發表于 2024-9-23 14:10:40

本帖最后由來自何方于 2024-9-23 14:13 編輯

直徑，最大實體這個原則，可以去看下定義

斯文棒棒 發表于 2024-9-23 13:56:12

當孔的直徑為20時，孔軸心線垂直于基準面A 的垂直度公差為0。當當孔的直徑為20.1時，孔軸心線垂直于基準面A 的垂直度公差為0.1。

點評

daleaaa

感謝發表于 2024-9-23 15:15

windy淵虹 發表于 2024-9-23 13:49:10

逐夢2020 發表于 2024-9-23 12:26
看下右邊那個圖就理解了，在圓周內偏移都可以。垂直度加直徑符號只有在被測要素是軸心線的情況下

里面那個帶圈的M是啥意思

點評

windy淵虹

感謝發表于 2024-9-23 14:52

斯文棒棒

最大實體原則發表于 2024-9-23 14:13

cangzhoumj 發表于 2024-9-23 13:38:02

daleaaa 發表于 2024-9-23 13:36
數值為0是要求完全垂直？

泛指一個數吧

daleaaa 發表于 2024-9-23 13:36:04

cangzhoumj 發表于 2024-9-23 13:34
就是孔和面的垂直

數值為0是要求完全垂直？

daleaaa 發表于 2024-9-23 13:34:49

逐夢2020 發表于 2024-9-23 12:26
看下右邊那個圖就理解了，在圓周內偏移都可以。垂直度加直徑符號只有在被測要素是軸心線的情況下

可是垂直度要求的數值可以為0嗎？

點評

東海fyh126

正常車床的一刀下平面和孔，垂直度標注0.02 發表于 2024-9-23 16:01

東海fyh126

沒有那么高精度的機床，，，，，發表于 2024-9-23 16:00

cangzhoumj 發表于 2024-9-23 13:34:12

就是孔和面的垂直
