斜掛的氣缸驅動物料水平運行的機構怎么設計？

查看數: 2808 | 評論數: 26 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-9-14 14:53

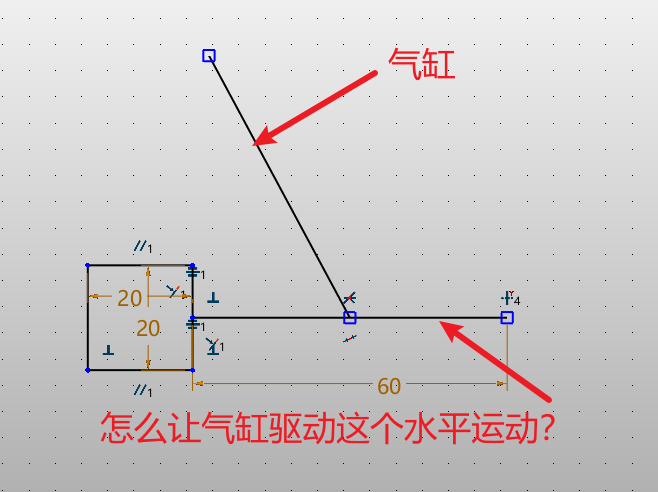

大概草圖是這樣的，氣缸可以左斜或者右斜甚至豎直最上面是固定點

回復

cangzhoumj 發表于 2024-9-15 16:41:04

通過旋轉點改變力的方向

cangzhoumj 發表于 2024-9-15 16:39:05

草圖拋磚引玉


草圖

cangzhoumj 發表于 2024-9-15 16:30:33

leioukupo 發表于 2024-9-15 09:28
大佬能畫個運動簡圖嗎？？我想不出來

leioukupo 發表于 2024-9-15 09:29:15

dearboy8888 發表于 2024-9-15 07:56
氣缸斜推導致徑向受力氣缸不耐用吧。

氣缸和水平運動那個松連接應該不會吧

leioukupo 發表于 2024-9-15 09:28:35

cangzhoumj 發表于 2024-9-15 08:03
簡單的連桿機構

大佬能畫個運動簡圖嗎？？我想不出來

cangzhoumj 發表于 2024-9-15 08:03:36

簡單的連桿機構

dearboy8888 發表于 2024-9-15 07:56:09

氣缸斜推導致徑向受力氣缸不耐用吧。

leioukupo 發表于 2024-9-14 23:20:26

okmeiyou 發表于 2024-9-14 23:18
加多一個擺臂才行吧，或者齒輪齒條機構。

這個擺臂怎么加？能不能畫個草圖

okmeiyou 發表于 2024-9-14 23:18:33

加多一個擺臂才行吧，或者齒輪齒條機構。
