Yx密封圈的問題

查看數: 1447 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-9-11 15:02

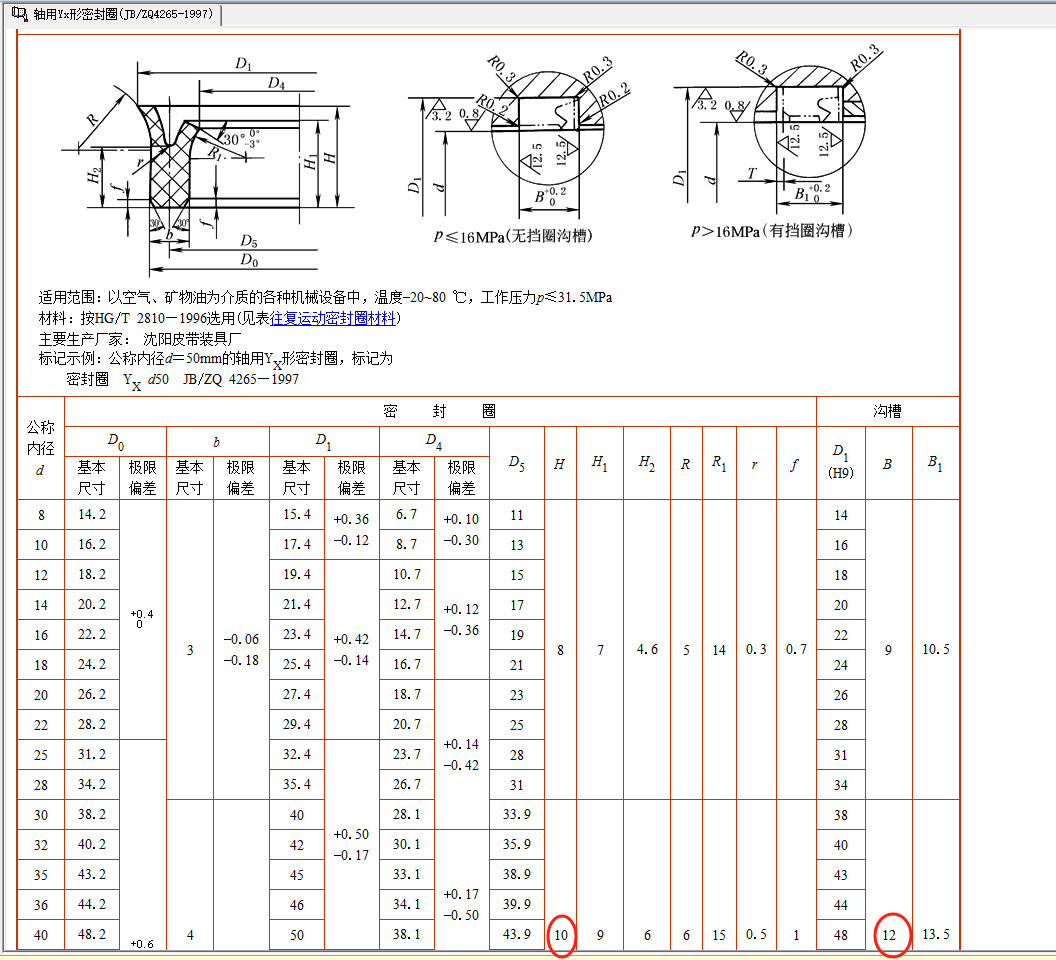

各位大佬下午好！小弟這里查閱機械設計手冊設計使用一Yx密封圈，軸的直徑是40mm，查表發現密封圈的高度是10mm，但是其對應的溝槽卻要12mm，有2mm間隙，這樣滑動起來會不會影響使用 ...

回復

我就愛吃饅頭 發表于 2024-9-12 10:09:01

機械設計手冊經過這么多代修改，里邊的內容應該沒什么好質疑的吧，照著做就不會有問題的

siralop 發表于 2024-9-11 16:43:00

所有密封圈都有軸向間隙，方便安裝不至損壞，也有利于均衡受力

救贖. 發表于 2024-9-11 16:33:01

有懷疑精神是好的但是去懷疑機械手冊的內容我覺得沒什么必要照著做就好了有這個時間還不如去多看些非標設計圖

學者11 發表于 2024-9-11 15:56:02

這圖示畫的很清楚啊

溝槽寬度小了，Y的唇邊就根本放不進去了。

我發現你注冊的時間晚，懂得可真不少。666 發表于 2024-9-11 16:42

空白調 發表于 2024-9-11 15:25:56

不會，按標準來就行，間隙是為了密封圈的形變。密封圈形變才能密封
