大佬們，這樣的鋼結構穩嗎？

查看數: 2906 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-8-2 19:00

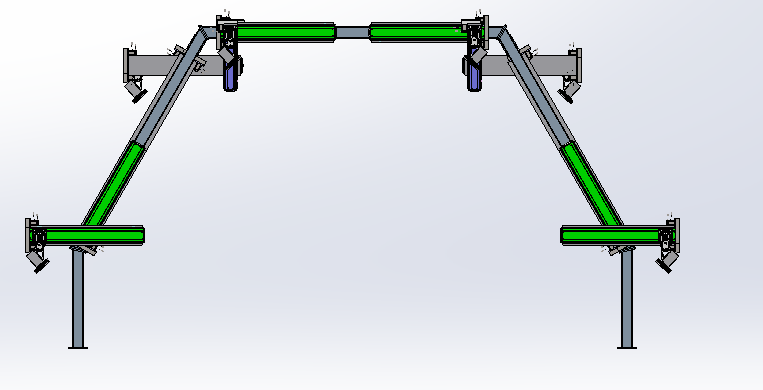

模組在上面移動，速度500mm/s，用的120*120的方管，寬度6000，高度3500，不知道該從哪個方面去校核鋼結構的穩定性

回復

燒烤架bj 發表于 2024-8-6 10:51:00

兩側得用梁連起來，你目前這個結構不穩定。

詹姆斯007 發表于 2024-8-5 18:52:10

240是立面

Heronaldo 發表于 2024-8-4 19:17:09

本帖最后由 Heronaldo 于 2024-8-4 19:22 編輯

詹姆斯007 發表于 2024-8-4 18:36
你這個不是一個穩定的結構。
另外不要選方管，換成120*240的矩管，抗彎能力會增加好幾倍。

謝謝大佬，矩管240的面是平行于地面是吧，240那面想用于走線槽

詹姆斯007 發表于 2024-8-4 18:36:59

你這個不是一個穩定的結構。
另外不要選方管，換成120*240的矩管，抗彎能力會增加好幾倍。

Heronaldo 發表于 2024-8-4 15:24:55

zhouyang 發表于 2024-8-3 20:20
焊接的拐角很好，我看奧地利的設備就是這么焊的

那就是在現有的結構上加些跟周圍環境的斜拉就好了

zhouyang 發表于 2024-8-3 20:20:31

焊接的拐角很好，我看奧地利的設備就是這么焊的

Heronaldo 發表于 2024-8-3 17:05:01

1027635734 發表于 2024-8-3 16:56
要有斜拉和加強筋

是指根據現場環境，看看龍門架外側能不能跟墻體做斜拉是吧，龍門架內側要過車，沒空間加了，只能加外側

1027635734 發表于 2024-8-3 16:56:42

要有斜拉和加強筋

盧Tiger 發表于 2024-8-3 16:34:41

負載才10kg，120方管單根重10KG，感覺不是很合理
