發布時間: 2024-8-2 08:51

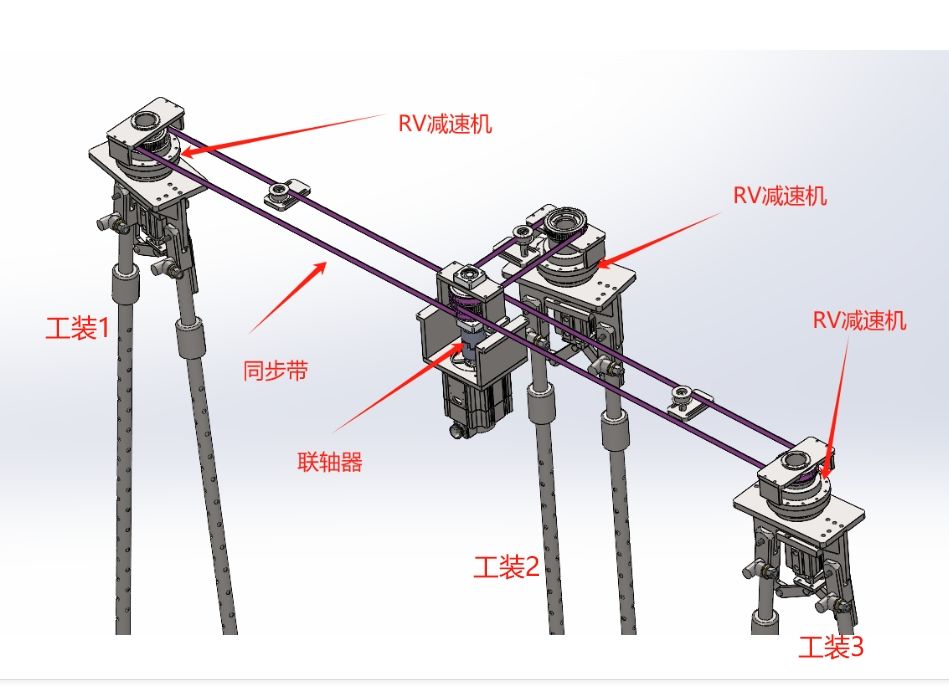

正文摘要:昨天朋友叫我過去幫忙設計一套設備，說已經外協請了一個高手設計，只需細化一下出工程圖即可。 我打開圖一看，牛啊。 大家請看圖：一個電機帶動三個工裝同步轉動，把減速機放到末端 我分析這樣的結構起碼有3個大缺點 ... |
公眾號留言選取
|
本帖最后由 水中沙影 于 2024-8-7 09:13 編輯 hl90 發表于 2024-8-2 09:25  |
| 載荷很小的情況下，這么干是可以的。尼瑪的，他省略了三個伺服電機。換做我，直接三相電機配合三角帶搞定。 |
本帖最后由 受傷的仙人球 于 2024-8-6 16:11 編輯 hl90 發表于 2024-8-2 09:25 這里是因為三個機構都是旋轉機構，需要力矩比較大，如果把減速機加在動力源上，那么同步帶傳遞的扭矩就是非常大的，這里工況應該是考慮到力矩的持續變化，防止同步帶斷裂，所以用同步帶傳遞高轉速低轉矩，用減速機來實現力矩放大，這樣三個同步帶在電機上的力矩變動會被減弱，不過，這里換成三個鏈條感覺就沒這個問題了，還是可以省下來兩個減速機的 |
| 不恰當的比喻，同步帶會成為命懸一線的存在 |
|
原設計我能想到的：1.降低同步帶負載；2.工裝旋轉過程更平穩減少抖動；3.旋轉到位后，防止反向回轉； |
hl90 發表于 2024-8-2 09:25 轉數不一樣也不需要通過三個不同減速機呀，調整同步輪大小即可 |
悠悠gy 發表于 2024-8-6 08:57 裝在這么還能是什么，感應器、計步器之類的 |
麥哥123 發表于 2024-8-3 11:17 這個是什么東西。 |
