盧Tiger 發(fā)表于 2024-6-27 14:49
$ {% C) `* ^9 M' W軸向尺寸標成封閉尺寸了。

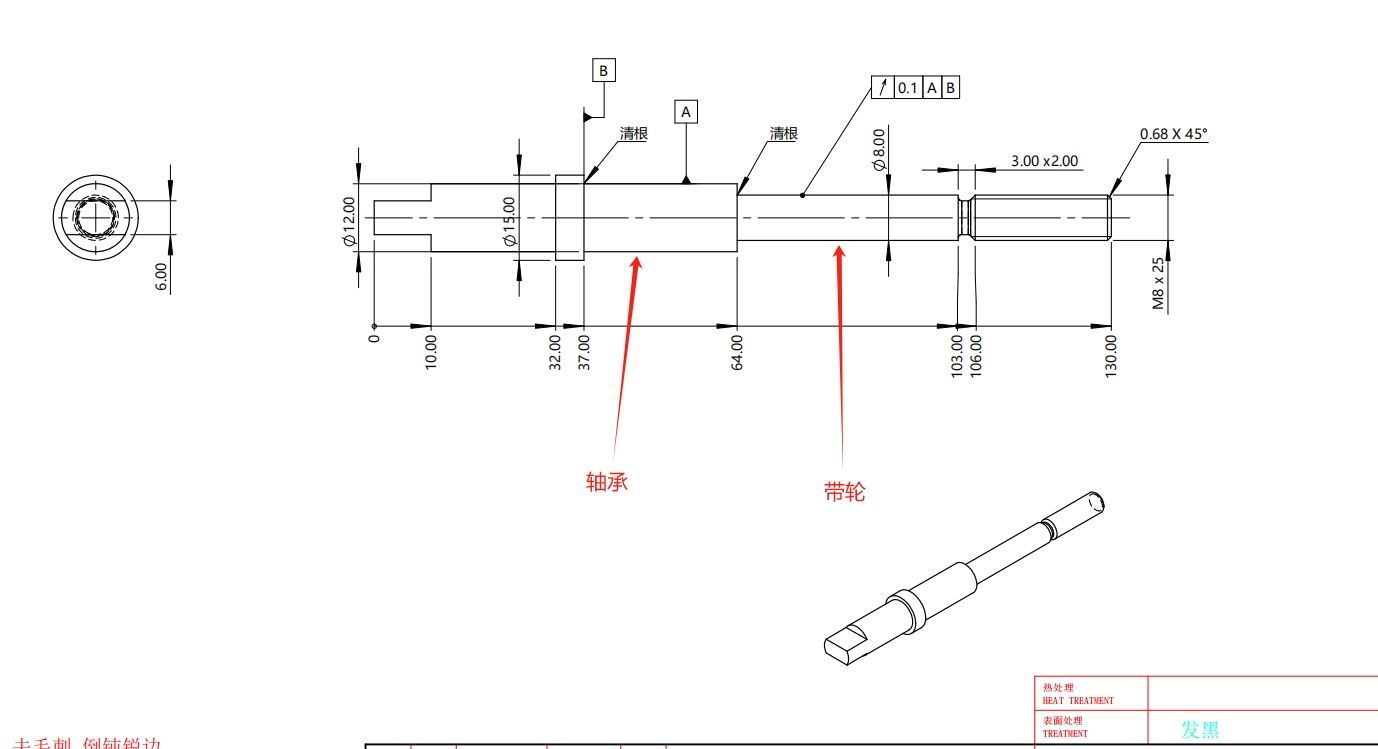

另外，軸承安裝在什么位置？整張圖紙既沒有公差也沒有粗糙度？

/ H0 T- }: T) A$ g也不算封閉尺寸，應該是尺寸鏈，但感覺這個標法不合理

鳥與魚 發(fā)表于 2024-6-27 17:22
) ~3 h3 J% W! P( U: |( d# W好吧  是我孤陋寡聞了。你的基準A與你教材里的標的不一樣，你仔細看一下；徑向圓跳動本身就說的是垂直于 ...

3 A/ s2 v8 _" ?+ s* S3 |4 K- ?) l我的理解是夾住A，靠住B，等于我的軸承是裝在A這一段上，并且靠著B這個面，我需要的圓跳動那一段是以這個A和B為參考，不知道對不對
% Q" i, j3 V- v0 u+ g, `# U0 I

阿飛LJ 發(fā)表于 2024-6-27 16:58
# b4 \( y# v, A7 n' K) B書上這么寫，那我就這么標了呀

! o# N9 `8 ~& b) f, ?; l好吧  是我孤陋寡聞了。你的基準A與你教材里的標的不一樣，你仔細看一下；徑向圓跳動本身就說的是垂直于軸線的平面，感覺教材里里的B基準好像沒啥用
5 X6 U1 ~% X6 h+ ~! M

yddbs 發(fā)表于 2024-6-27 16:08
  K# j4 X  G8 z: F( Z/ `' `& J; \公差都沒，就別講究同軸和徑向了，閉著眼睛做就是了

! ]8 x. ?: L- {3 T寫在技術要求里面了，除非是要求比較嚴的，都沒在尺寸上寫出來
7 j  ?! ]& V! V& v

基準粗糙度形位公差是搭配使用的，圖上都看不出來哪里要干哪里不干    不過能看懂圖紙就算你是錯的也能了解你想表達的意圖吧

退刀槽3.00X2.00可以改3X0.5.

公差都沒，就別講究同軸和徑向了，閉著眼睛做就是了
