七星把手穿銷進軸

查看數: 2696 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-6-14 22:52

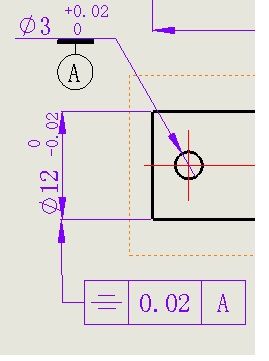

如圖，這個3的銷孔想打在軸的正中心，這個公差用什么合適？我圖中這樣表合適嗎？這個銷孔主要是裝七星把手的，七星把手是光孔帶銷孔的，如果這個孔打偏了，銷子穿過把手，再往軸孔里面就很能打進去了 ...

回復

599142655 發表于 2024-6-17 16:20:24

不用給公差，直接打3.1 手動的要那么精確干嘛，掉不下來就行了。

海之藍6611 發表于 2024-6-16 11:03:11

頂一個

盧Tiger 發表于 2024-6-15 15:55:17

先把七星把手裝在軸上，再配作孔。

可憐沒人愛 發表于 2024-6-15 11:04:37

把基準換到軸上，給孔位置度，保證孔的對稱度

15766377718 發表于 2024-6-15 10:28:18

要求不高用彈性銷，用光軸得緊配，不然會脫掉，或者用搓花軸

Dandylian 發表于 2024-6-15 09:08:59

先加工軸，后在鉆模中鉆孔即可。

littlecan 發表于 2024-6-15 08:10:49

你這個基準。。。讓人一看是先加工孔，再車軸
基準需要放在軸上
用對稱度可以，但是要標在孔上

飛升者之夢 發表于 2024-6-15 07:47:46

這孔有啥公差

shentu 發表于 2024-6-15 00:33:31

嗯，先加工孔，然后再利用孔作定位，去車軸。。。。。。。。

我操，你這腦子，非一般反人類呀，佩服了！！！
