機械社區»論壇 › 設計/自動化/電氣/液壓 › 機械設計 › 各位大神，請問我這樣固定穩不穩？

各位大神，請問我這樣固定穩不穩？

查看數: 3916 | 評論數: 11 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

阿飛LJ

發布時間: 2024-6-5 10:50

正文摘要:

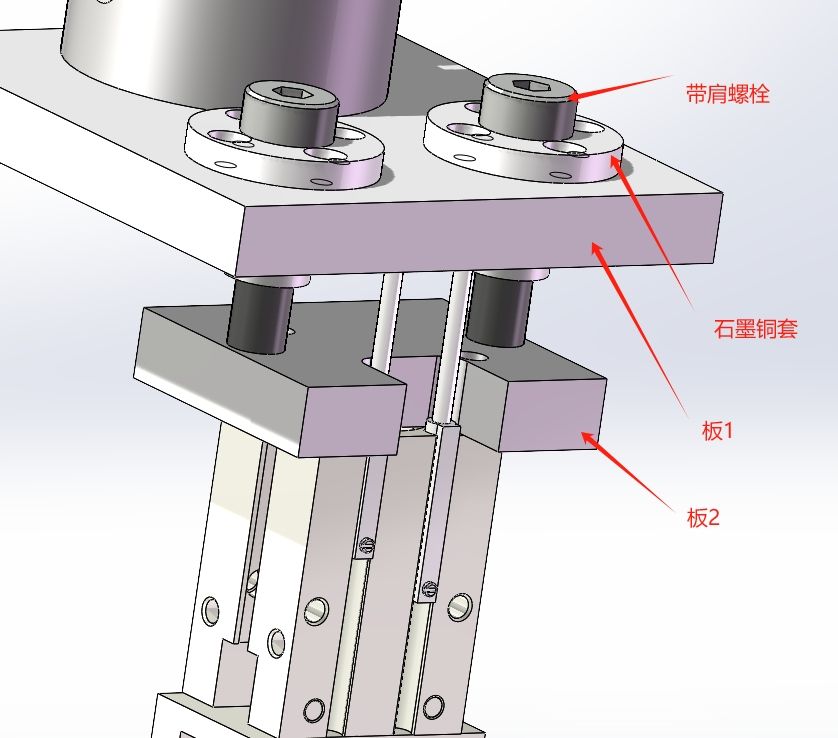

如圖，在米思米上買這種g6/h7級的帶肩螺栓，銅套到PDD買的，銅套用螺絲固定在板1上，螺栓穿過銅套與板1，與板2固定，銅套和板2的間隙這里放兩個彈簧。設計這個機構的原因是需要夾取的物料不同，高度 ...

回復

改怎么稱呼 發表于 2024-6-7 09:28:25

改怎么稱呼發表于 2024-6-6 18:46
建議換成直線軸承，襯套容易卡死

嗯，可能彈簧力度要選大點，上下行程盡量短點

改怎么稱呼 發表于 2024-6-6 18:46:31

建議換成直線軸承，襯套容易卡死

點評

阿飛LJ

之前用的就是直線軸承，間隙太大了，搖搖晃晃的，客戶不滿意，做給華為用的，就是用來生產pura70的機器。所以得換緊一點的發表于 2024-6-7 08:38

15256009230 發表于 2024-6-6 17:31:59

上面加個大墊片會更好一點。另外螺釘容易震松脫，建議打螺紋膠。

落淚小丑 發表于 2024-6-6 17:13:28

沒這樣用過軸肩螺釘，但提個醒，你最好問一下廠家軸肩螺釘有精度的圓柱跟底下的凸臺有沒有垂直精度，如果很差的話，你這個結構會憋死。還有就是軸肩螺釘的防松要做，單靠你軸肩那么小的接觸面積，很容易松脫的。

脈脈010 發表于 2024-6-6 16:47:12

小白提問：為啥要加銅套

點評

阿飛LJ

而且銅套他是個標準件來著，加工精度比較高，我這個東西要導向，間隙大了會搖搖晃晃的，所以我選的g6/h7帶肩螺栓，用來和銅套搭配，都是標準件，所以省錢哈哈發表于 2024-6-6 17:00

阿飛LJ

我用銅套是為了導向+自潤滑發表于 2024-6-6 16:52

lgc9900 發表于 2024-6-5 13:11:39

受力不是特別大，沒有劇烈振動的話，基本沒問題。

Sukura123 發表于 2024-6-5 12:43:53

穩不穩定不知道上面板不做避讓磁開壞了可是不好換吶

點評

阿飛LJ

哈哈，謝謝指點發表于 2024-6-5 13:58

caixun 發表于 2024-6-5 11:26:25

沒問題。

鷹頭貓 發表于 2024-6-5 11:19:53

兩根彈簧如果太軟了，帶肩螺母如果和銅套間隙太大，不見得那么同步，彈簧加硬些，或者只用一根換到中間？

點評

阿飛LJ

還是謝謝你的建議，哈哈發表于 2024-6-5 11:38

阿飛LJ

我這個行程不大彈簧搞個10mm差不多了只需要動一點，之前做過一個四個彈簧的，沒你說的這個問題，這應該也不會發表于 2024-6-5 11:37

鷹頭貓

主要是不要產生偏置的受力吧發表于 2024-6-5 11:33

鷹頭貓

我之前做過一個類似的水平夾抱的，不過我做的距離很遠，大概有200-300mm，壓單邊的時候，另一邊彈簧可以幾乎不動…… 發表于 2024-6-5 11:30

阿飛LJ

銅套內徑公差是8+0.013~+0.028，螺栓公差是8 0~-0.015，這個公差間隙感覺已經算緊的了，最大間隙也就0.043，四個絲多點，彈簧的話可能會軟一點點，一個的話換到中間感覺是否沒有那么穩呢？發表于 2024-6-5 11:27
