絲杠布置的經驗分享

查看數: 5595 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2024-5-14 16:13

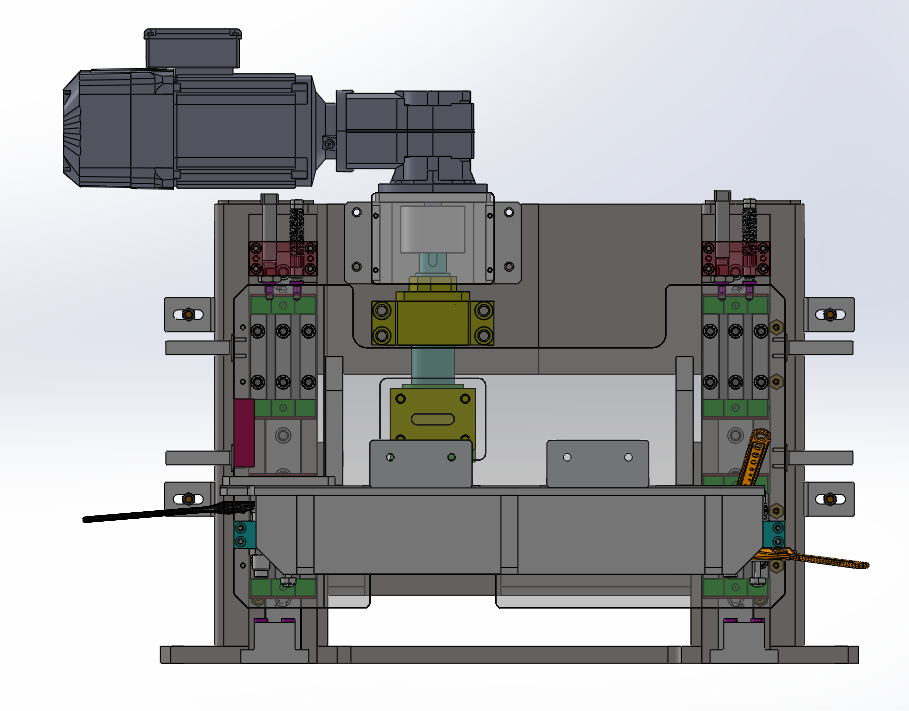

我見過有些設計實例中會故意將絲杠偏向于一側的導軌安裝，似乎能減少一些不平衡產生的絲杠徑向力的影響。

回復

初學設計者 發表于 2024-6-28 10:35:35

changzheng 發表于 2024-5-14 16:29
上軸承座應與電機座一體

是的，保證同一基準

路邊有個螺絲帽 發表于 2024-5-15 17:13:35

亞共晶白口鑄鐵發表于 2024-5-14 18:07
是靠近導軌的基準側吧

對

一展刀鋒 發表于 2024-5-15 08:50:28

還是放中間吧，這個看著沒啥意義，除非干涉避開故意這么搞

pengzhiping 發表于 2024-5-14 19:29:34

絲桿分布盡量在被帶動的的重心線上。

尤其是非對稱的移動平臺需要這樣做

亞共晶白口鑄鐵 發表于 2024-5-14 18:07:45

是靠近導軌的基準側吧

路邊有個螺絲帽 發表于 2024-5-14 17:05:38

changzheng 發表于 2024-5-14 16:29
上軸承座應與電機座一體

是，有好處

changzheng 發表于 2024-5-14 16:29:18

上軸承座應與電機座一體
